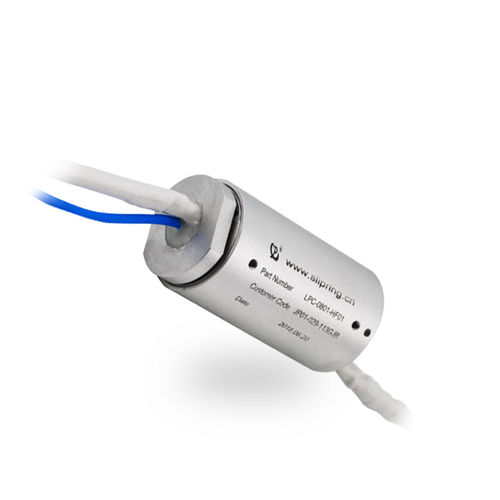

Schleifring zur Leistungs- und Signalübertragung LPC-0801-HF01Kapselanodisiertes Aluminiummit Goldkontakten
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- zur Leistungs- und Signalübertragung
- Konstruktion
- Kapsel
- Material
- anodisiertes Aluminium
- Weitere Eigenschaft
- mit Goldkontakten
- Spannung
Max: 28 V
Min: 0 V
- Primärstrom
Max: 5 A
Min: 1 A
- Rotationsgeschwindigkeit
Max: 100 rpm
(628 rad.min-1)Min: 0 rpm
(0 rad.min-1)- Anzahl der Kanäle
Max: 9 unit
Min: 1 unit
Beschreibung
Teilenummer: LPC-0801-HF01
Schaltungen: 8 Schaltungen * 1A, 1 Schaltungen *HF *Signal
Elektrischer Teil
Betriebsspannung: 28VDC Spannungsfestigkeit: 500VAC@50Hz
Isolierung: 500MΩ@500VDC Elektrische Störungen: ≤15mΩ
Arbeitsgeschwindigkeit: 0~100 U/min Kontakt: Gold zu Gold
Gehäuse: Aluminiumlegierung
Kabelquerschnitt: AFSP-250-2*0.15mm² Gedrehte geschirmte Leitung (φ1.5)
Drahtlänge: Rotor:800±10mm Stator:800±10mm Stator:800±10mm
Drehmoment: ≤0.4N.m Gewicht: ≤200g
Temperatur: -55°C~+70°C Luftfeuchtigkeit: ≤95%RH
IP54 Leben: 5 Millionen Umdrehungen
HF-Teil
Charakteristischer Widerstand: 50Ω Einfügungsdämpfung: ＜0.5dB
Variation der Einfügedämpfung: ＜0.1dB VSWR: ＜1.4
Phasenvariation:＜1° Frequenzbereich: DC-18GHz
Gehäuse: Messingdrahtgröße: TFLEX405
---
