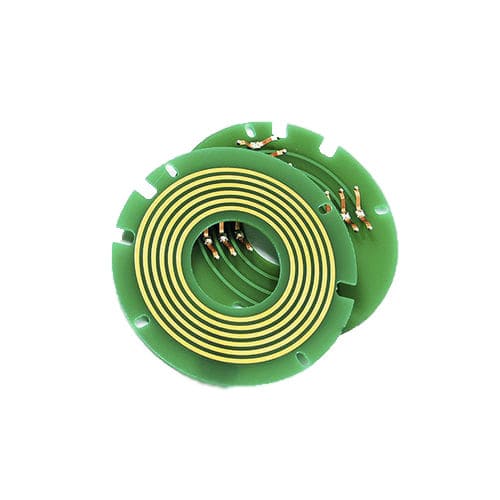

elektrischer Schleifring / USB / Pancake Typ / kompakt
LPKS 028-02S-U2 JINPAT Electronics Co., Ltd.

{{requestButtons}}

Eigenschaften

  • Typ:

    elektrisch, USB

  • Konstruktion:

    Pancake Typ

  • Weitere Eigenschaft:

    kompakt

  • Rotationsgeschwindigkeit:

    Min: 0 rpm (0 rad.min-1)

    Max: 100 rpm (628 rad.min-1)

  • Strom:

    2 A

  • Spannung:

    5 V

  • Anzahl Kontakte:

    Min: 1 unit

    Max: 3 unit

Beschreibung

Teilnummer: LPKS028-02S-U2

3circuits

Strombereich: 1circuit*USB2.0, 2circuits*signal; Spannung von 5VDC;
Durchschlagsfestigkeit: ≥ 100V@50Hz zwischen Stromkreisen; Isolierung von 100MΩ@500VDC
Elektrische Geräusche: ≤70mΩ

Arbeitsgeschwindigkeit:0~100rpm;
Seillänge: Ständer (300mm), Rotor (300mm);
Kontakt: Edelmetall;
Wohnung: FR-4;
Innerer Durchmesser: φ28.2mm

Betriebstemperatur: -20°C~+60°C; Bis zu 60%RH; IP54

LPK-Reihe ist eine Gruppe Pfannkuchen-Schleifringe, die durch JINPAT mit der Stärke hergestellt werden, die so klein ist wie 6mm. Sie sind ausschließlich für Rotationssysteme bestimmt in, welchem Installierungsraum in der Höhe an der vertikalen Richtung begrenzt ist. umgeben Kupferring und Bürstenkontakt ein zentrales Loch, das Raum viel spart. LPK-Reihenschleifring wird in 2 Arten unterteilt: unterschiedlicher Pfannkuchenschleifring LPKS und alleinstehender Pfannkuchenschleifring LPK.

Eigenschaften

◆ hohe drehende Geschwindigkeit

◆ unfehlbarer Kontakt, helle Zahl

◆ extrem - niedrige körperliche Geräusche

◆ Sendeleistung und Signal in der Rotation 360°

◆ kein Störungs- oder Verbindungstropfen

Vorteile

◆ gebrauchsfertiger photoelektrischer Kodierer

◆ optionaler Körper und hohle Wellen

◆ schnelle Lieferung

◆ kundenspezifische Lösung


Technische Fähigkeit


Stromkreise: 1~17circuits


Elektrisch u. elektronisch

Gegenwärtige Bewertung:30A pro Stromkreis

Nennspannung: 380VAC


Mechanisch

Arbeitsgeschwindigkeit: 0-300rpm

Innerer Durchmesser: 4mm-820mm

Außendurchmesser: 21mm-1220mm

Stärke:6mm-63mm

Drehmoment: ≤0.05N.m

Schock-Widerstand: 30g


Umwelt

Temperatur: -60℃~+150℃

Feuchtigkeit: 100%RH

IP: IP66


Leben: 5 Million Drehungen


*PS: die Parameter, die oben verwiesen werden, sind die Grenzwerte (abhängig von spezifischem Modell).
