Schleifring zur Leistungs- und Signalübertragung / Kapsel / für Drehtisch / Miniatur
LPM-08B JINPAT Electronics Co., Ltd.

{{requestButtons}}

Eigenschaften

  • Typ:

    zur Leistungs- und Signalübertragung

  • Konstruktion:

    Kapsel

  • Anwendung:

    für Drehtisch

  • Weitere Eigenschaft:

    Miniatur

  • Rotationsgeschwindigkeit:

    300 rpm (1.885 rad.min-1)

  • Strom:

    2 A

  • Spannung:

    240 V

  • Anzahl Kontakte:

    8 unit

Beschreibung

Beschreibung
Diese Einheit kann in jedem elektromechanischen System verwendet werden, das eine uneingeschränkte, kontinuierliche Rotation erfordert, bei der Energie oder Daten von einer stationären zu einer rotierenden Struktur übertragen werden.
Es wird auch als rotierende elektrische Schnittstelle, Kommutator, Kollektor, Drehgelenk oder elektrisches Drehgelenk bezeichnet. Es kann die elektromechanische Leistungsfähigkeit verbessern, das Systemdesign vereinfachen und mögliche Schäden bei der Rotation vermeiden. Es ist der Schlüsselapparat für verschiedene précision Drehtische, elektrische Prüfgeräte, Fertigungs- und Prozesskontrollgeräte.

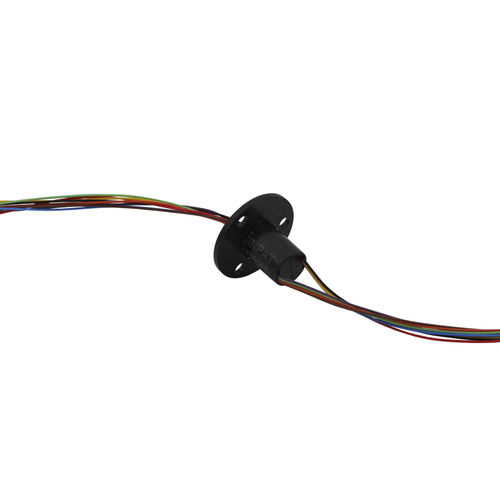

Der Miniatur-Schleifring LPM-08B ist eine Standard-Einheit von der Stange, die Goldkontakte an der Drehschnittstelle verwendet. Farbcodierte Zuleitungsdrähte werden sowohl am Stator als auch am Rotor verwendet, um die elektrischen Verbindungen zu vereinfachen.
Das LPM-08B ermöglicht eine enorme Flexibilität im Umgang mit Systemgrößenbeschränkungen. Es ist in 1 bis 8 Schaltungskonfigurationen erhältlich.

Dies ist eine automatische Übersetzung.  (Sehen Sie hier den englischen Originaltext.)
