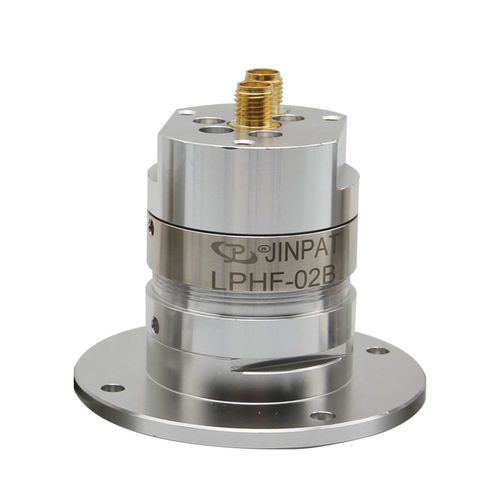

Schleifring zur Leistungs- und Signalübertragung LPHF-02 series
mit VollwelleMehrwegrobust

Schleifring zur Leistungs- und Signalübertragung
Schleifring zur Leistungs- und Signalübertragung
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
zur Leistungs- und Signalübertragung
Konstruktion
mit Vollwelle
Weitere Eigenschaft
Mehrweg, robust, Hochfrequenz
Rotationsgeschwindigkeit

60 rpm
(377 rad.min-1)

Anzahl der Kanäle

2 unit

Beschreibung

Artikelnummer: LPHF-02B Kanal: 2 Kanäle CH1 Schnittstellentyp: SMA-F(50Ω) Frequenzbereich: DC-18GHz VSWR, Max: 1,3@DC-8 GHz/1,5@8-18GHz VSWR WOW: 0,05 Einfügedämpfung,Max.: 0.2dB Einfügungsverlust WOW: 0,05dB Spitzenleistung, max.: 1000W Durchschnittliche Leistung, Max: 200W@1GHz DC-Fähigkeit, Max (nur ein Kanal): 0,5A, 48VDC@vollständige HF-Nennleistung CH2 Schnittstellentyp: SMA-F(50Ω) Frequenzbereich: DC-4GHz VSWR, Max: 1.2@DC-2GHz/1.5@2-4GHz VSWR WOW: 0,2 Einfügedämpfung,Max.: 0.5dB Einfügungsverlust WOW: 0,15dB Spitzenleistung, max.: 1000W Durchschnittliche Leistung, max: 10W DC-Fähigkeit, Max (nur ein Kanal): 0,5A, 24VDC@vollständige HF-Nennleistung Maximale Geschwindigkeit: 60 U/min Lebensspanne: 10 Millionen Revolutionen Material des Körpers: Aluminium-Legierung Gewicht: 130g IP-Schutzniveau: IP60 Lagertemperatur: -55~+85°C Betriebstemperatur: -45~+80°C Luftfeuchtigkeit (Lagerung) 95% Luftfeuchtigkeit (Betrieb) 95 % Startdrehmoment: 0.05Nm@Raumtemperatur

---
