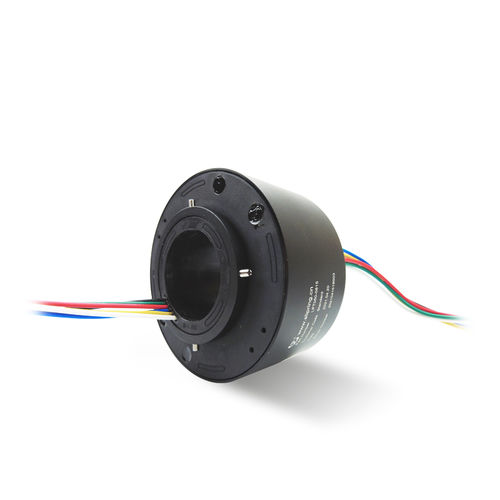

Schleifring zur Leistungs- und Signalübertragung / Hohlwelle
LPT050-0615 JINPAT Electronics Co., Ltd.

{{requestButtons}}

Eigenschaften

  • Typ:

    zur Leistungs- und Signalübertragung

  • Konstruktion:

    Hohlwelle

  • Rotationsgeschwindigkeit:

    Min: 0 rpm (0 rad.min-1)

    Max: 300 rpm (1.885 rad.min-1)

  • Strom:

    Min: 1 A

    Max: 15 A

  • Spannung:

    220 V

  • Anzahl Kontakte:

    Min: 1 unit

    Max: 24 unit

Beschreibung

Teilnummer: LPT050-2305-5602-E2

80 Stromkreise

Strombereich: 23 circuits*5 A, 56 circuits* 2A, 1 Geschwindigkeit circuit*100 M;
Spannung von 30 VAC/DC;
Durchschlagsfestigkeit: zwischen Stromkreise ≥ 1000VAC@50Hz (gegenwärtig), ≥ 300VAC@50Hz (Signal);
Isolierung von 500MΩ@500VDC (gegenwärtig), 100MΩ@300VDC (Signal);
Elektrische Geräusche: ≤10mΩ;

Draht-Größe: AWG24#-zweikern schirmte verdrehte Drähte/AWG16#/AWG22#Silver überzog Teflon UL® Cat5E ab;
Arbeitsgeschwindigkeit:0~100 U/min; Seillänge: Ständer (3000 Millimeter), Rotor (4000 Millimeter);
Innerer Durchmesser von φ50 Millimeter;
Kontakt: Gold zum Gold; Wohnung: Aluminiumlegierung;

Betriebstemperatur: -20°C~+60°C; Bis zu 60%RH; IP54;

Dies ist eine automatische Übersetzung.  (Sehen Sie hier den englischen Originaltext.)
