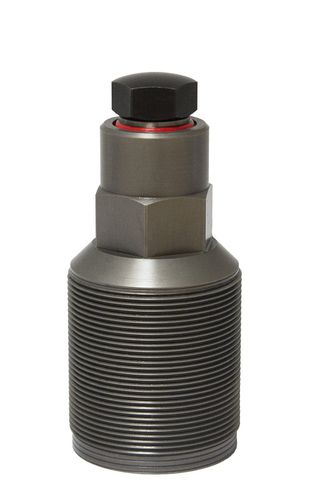

Hydraulikzylinder IWS series

Befestigung

Abstützelement hydraulisch, 250 bar, einfach wirkend - Hohe Abstützkäfte - Ab 35 bar Betriebsdruck - Inkl. Verdrehsicherung - Sehr geringes Setz- und Dehnverhalten - Querkraftunempfindlich - Keine Gehäusebelüftung erforderlich Bei diesen Elementen findet keine herkömmliche Erzeugung der Abstützkraft mittels einer Klemmbuchse statt. Einsatzempfehlungen: Abstützelemente dienen als variable Unterstützungspunkte, um während der mechanischen Bearbeitung von Werkstücken deren Vibration und Durchbiegung zu verhindern. Die Einschraub-Bauform ermöglicht den platzsparenden direkten Einbau in den Vorrichtungskörper. Die Hydraulikölzufuhr erfolgt über gebohrte Kanäle. Die Abstützelemente müssen immer so ausgelegt sein, dass auftretende Belastungs- und Spannkräfte mit ausreichend Reserve aufgenommen werden. Die Abstützelemente sind gegen eindringende Feuchtigkeit gesichert. Ein zusätzlicher Belüftungsoder Sperrluftanschluss ist nicht erforderlich. Unter Beachtung der angegebenen Anstell-Federkraft können eigene Druckstücke eingesetzt werden. Wir empfehlen als Druckmedium Hydrauliköle nach DIN 51524 (HL, HLP).
