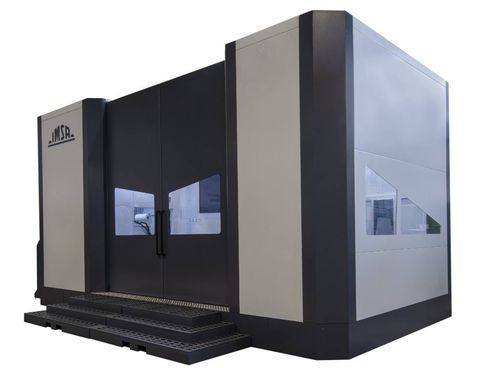

Bohr- und Fräsmaschine / CNC MF1600 S2
Tieflochfür Formen5-Achs

Bohr- und Fräsmaschine / CNC
Bohr- und Fräsmaschine / CNC
Bohr- und Fräsmaschine / CNC
Bohr- und Fräsmaschine / CNC
Bohr- und Fräsmaschine / CNC
Bohr- und Fräsmaschine / CNC
Bohr- und Fräsmaschine / CNC
Bohr- und Fräsmaschine / CNC
Bohr- und Fräsmaschine / CNC
Bohr- und Fräsmaschine / CNC
Bohr- und Fräsmaschine / CNC
Bohr- und Fräsmaschine / CNC
Bohr- und Fräsmaschine / CNC
Bohr- und Fräsmaschine / CNC
Bohr- und Fräsmaschine / CNC
Bohr- und Fräsmaschine / CNC
Bohr- und Fräsmaschine / CNC
Bohr- und Fräsmaschine / CNC
Bohr- und Fräsmaschine / CNC
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Antrieb
CNC
Anwendung
Tiefloch
Weitere Eigenschaften
Säulen, Drehtisch, für Formen, 5-Achs
Bohrdurchmesser

Max: 40 mm
(1,57 in)

Min: 5 mm
(0,2 in)

Leistung

15.000 W, 35.000 W

Rotationsgeschwindigkeit

4.200 rpm, 6.000 rpm
(26.389,4 rad.min-1, 37.699,1 rad.min-1)

Beschreibung

Die Tieflochbohrmaschine IMSA MF1600S2 deckt die Ansprüche von Werkzeugherstellern von Formen bis zu 30t. Die MF1600S2 hat ein stabil T-Konzept Struktur (verfahrbarer Tisch und transversal bewegbarer Ständer). Ein Bauteil mit einer Größe (Kreisdurchmesser) von 3600mm kann innerhalb der Maschine drehen. Der Tisch hat einen Verfahrbereich X-Achse von 3000mm und eine stufenlos einstellbare Drehbewegung. Rechtwinkliges, einfach geschwenktes und doppelt geschwenktes Bohren und Bearbeiten durch eine 360° Tischdrehung und 30°-15° Neigung des Bohrschlittens. 4-Seiten Bearbeitung: Die MF1600S2 hat einen langen transversalen Verfahrweg, ihr Tisch kombiniert eine hohe Traglast bei kleiner Größe. Das macht eine 4-Seiten Bearbeitung bei einer einzigen Aufspannung sehr leicht. Bearbeitungseinheit mit zwei separater ELB-Tiefbohrspindel und Frässpindel. Das System der unabhängigen Bohr- und Fräsachsen ist ein markantes Merkmal der IMSA Maschinen. Es ermöglicht ein Umschalten von Bohren zu Fräsen und umgekehrt in nur 8 Sekunden – vollautomatisch und ohne manuelle Bedienung. FRÄSBEARBEITUNGEN: MF1600S2 ist mit einem ISO50 Fräskopf mit flüssiggekühlte 35 kW, 6.000rpm, 334 Nm (S1) Spindel ausgestattet. ISO50 Werkzeugwechsler in verschiedenen Ausführungen als Option verfügbar. TIEFBOHREN: Maximale Bohrtiefe in einem Zug 1.600 mm. Tiefbohrmethode: mit Einlippenbohrer. Optimale Bohrdurchmesser 5-32(40)mm. Tiefbohrspindel 15 kW (S1), 4.200 rpm. IMSA eigene Funktionen zur Bohrprozessüberwachung. Die Bohreinheit verfügt über bis zu 6 wichtige Ausrichtungspunkte, welche den Bohrungsverlauf minimieren.

VIDEO

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von IMSA srl anzeigen
* Die Preise verstehen sich ohne MwSt., Versandkosten und Zollgebühren. Eventuelle Zusatzkosten für Installation oder Inbetriebnahme sind nicht enthalten. Es handelt sich um unverbindliche Preisangaben, die je nach Land, Kurs der Rohstoffe und Wechselkurs schwanken können.
