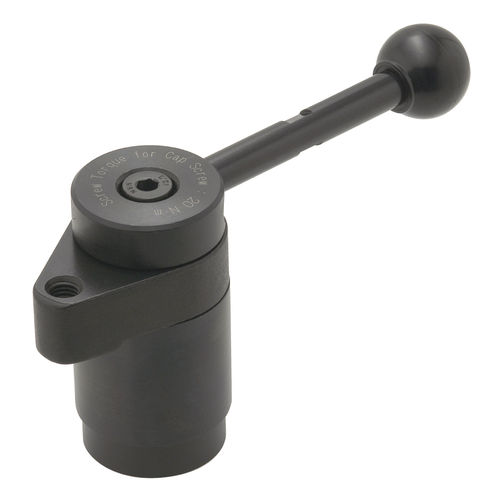

Schwenk-Klemmelement QLSW

mechanischmanuellzur maschinellen Fertigung

Manueller Schwenkspanner für schnelles Einrichten von Werkstücken ohne Einsatz von Werkzeugen. Der Spannarm schwenkt über das Werkstück und spannt durch einfaches Drehen des Handgriffs gerade nach unten Die Spiralkurve sorgt für schnelles Spannen mit maximal 1200N. Ideal für Bearbeitungs-, Montage- und Prüfvorrichtungen. Die bearbeitbare Backe ist ebenfalls von unserem Standort aus erhältlich. Schwenkrichtung des Klammerarms: Im Uhrzeigersinn (rechts) oder gegen den Uhrzeigersinn (links) Spannkraft: 800 bis 1200N Zulässige Betriebslast des Griffs: 150 bis 200N Materialien Körper, Schaft: Stahl SCM440, vergütet, schwarz oxidiert Arm, Adapterkopf: Stahl S45C, vergütet, schwarz oxidiert Handgriff: Stahl S45C, Schwarz-Oxid-Finish Kugelknopf: Schwarzes ABS-Harz
