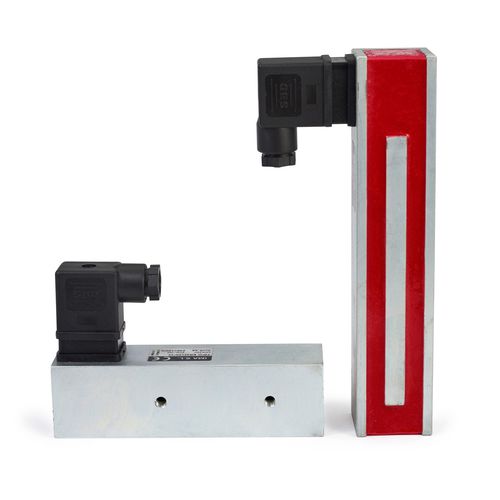

Elektro-Haftmagnet IMAREC
Leistung

Elektro-Haftmagnet
Elektro-Haftmagnet
Elektro-Haftmagnet
Elektro-Haftmagnet
Elektro-Haftmagnet
Elektro-Haftmagnet
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Haft
Weitere Eigenschaften
Leistung
Spannung

24 V

Beschreibung

Diese Elektrohaftmagnete werden aus einer Eisenlegierungen hergestellt und funktionieren mit 24V. Auf Anfrage ist die Herstellung für Wechselstrom ebenfalls möglich. Ihre Funktionsweise ist ganz simpel: Sobald der Strom eingeschaltet wird, baut sich ein magnetisches Feld auf, das in einem Eisenmantel konzentriert ist und ein Festhalten des anzuziehenden Metallteils ermöglicht. Eigenschaften: Schutzart IP65 Isolierstoffklasse B (130º) Nennspannung 24V DC Einschaltdauer: ED 100% Die elektrische Verbindung wird mittels eines Steckanschlusses am Ende des Elektrohaftmagneten (1) hergestellt, der über zwei Ausrichtungsmöglichkeiten (2X180°C) verfügt. Anschluss an Wechselstrom (AC) nur für Größen ERM150 / 60 bis ERM500 / 60. Der Steckeranschluss besitzt zwei Ausrichtungsmöglichkeiten (2 x 180º) für die Größen IMAREC 100/35 bis IMAREC 600/35 und vier für die Größen IMAREC 150/60 bis IMAREC 500/60 (4X90º). Die Unterseite ist mit Gewindebohrungen (M6/M8) zur Befestigung versehen. Die Tabellendaten geben die Haftkräfte für einen Luftspalt von 0 mm für alle Elektrohaftmagnete wieder, gemessen unter den folgenden Bedingungen: Gleichstromversorgung Flaches Teil F112 mit angegebener Stärke, 3 Mikrometer Rauhigkeit Umgebungstemperatur = 35 °C Auf Betriebswärme eingestellte Spule Luftspalt = 0 Bei abweichenden Betriebsbedingungen, nehmen die Kräfte deutlich ab.
