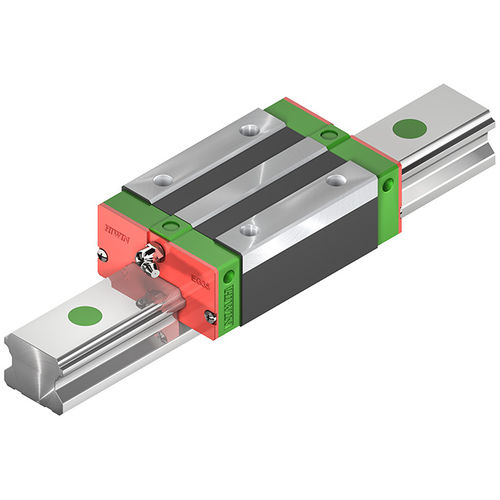

Profilschienen-Linearführung EG/QE series
mit vierreihiger Kugelrückführung30 mmfür schwere Lasten

Profilschienen-Linearführung
Profilschienen-Linearführung
Profilschienen-Linearführung
Profilschienen-Linearführung
Profilschienen-Linearführung
Profilschienen-Linearführung
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Technologie
mit vierreihiger Kugelrückführung
Größen (mm)
30 mm
Weitere Eigenschaften
für schwere Lasten, Profilschienen, mit hoher Gesamtsteifigkeit, mit hoher Verfahrgeschwindigkeit
Schienenlänge

4.000 mm, 5.600 mm
(157,48 in, 220,47 in)

Schienenbreite

15 mm, 20 mm, 23 mm, 28 mm, 34 mm
(0,59 in, 0,79 in, 0,91 in, 1,1 in, 1,34 in)

Last

Min: 5.350 N

Max: 59.280 N

Beschreibung

Eigenschaften der Profilschienenführungen Baureihe EG und QH: Flache Ausführung, speziell für Anwen­dungen mit begrenztem Einbauraum. Die HIWIN-Profilschienenführungen der EG-Baureihe mit vier Kugellaufbahnen sind für hohe Lasten und Steifigkeiten ausgelegt. Durch die 45°-Anordnung der Kugellaufbahnen kann die EG-Baureihe Lasten aus allen Richtungen gleichermaßen aufnehmen. Die Modelle der QE-Baureihe mit SynchMotion™-Technologie bieten alle positiven Eigenschaften der Standard-Baureihe EG. Durch die kontrollierte Bewegung der Kugeln in definiertem Abstand zeichnen sie sich zusätzlich durch verbesserte Gleich­lauf­eigenschaften, höhere zulässige Verfahr­geschwindig­keiten, verlängerte Nachschmierintervalle sowie reduzierte Lauf­geräusche aus. Aufbau der EG/QH-Baureihe: o Vierreihige Kugelumlaufführung o 45°-Kontaktwinkel der Kugellaufbahnen o Kugel-Halteleisten verhindern das Herausfallen der Kugeln bei der Demontage des Laufwagens o Verschiedene Dichtungsvarianten je nach Anwendungsgebiet o 6 Anschlussmöglichkeiten für Schmiernippel oder Schmieradapter o SynchMotion™-Technologie (QE-Baureihe) Vorteile: o Spielfrei o Austauschbar o Hohe Genauigkeit o Hoch belastbar in allen Belastungsrichtungen o Geringe Reibungsverluste auch bei Vorspannung durch optimierte Kugellaufbahnen und 2-Punkt-Kontakt
