Datensteckverbinder EF1 Series
DINparallelBolzen

Datensteckverbinder
Datensteckverbinder
Datensteckverbinder
Datensteckverbinder
Datensteckverbinder
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Daten
Format
DIN
Form
parallel
Verbindungtyp
Bolzen, Federdruck, mit Verriegelung
Elektrische Spezifikation
Leistung, AC/DC, Spannung, Strom
Produktanwendungen
Stecker, für Gehäuse, für Kabel, für Batterie, Platten, mit Griff, für Gleis, Werkzeug
Bereich
für Industrieanwendungen, Mehrfach
Weitere Eigenschaft
Inline, JIS
Primärstrom

160 A

Spannung

1.000 V

Betriebstemperatur

Min: -25 °C
(-13 °F)

Max: 105 °C
(221 °F)

Beschreibung

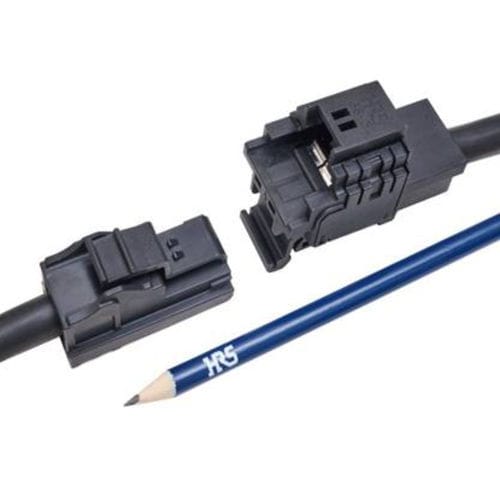

HIROSE hat die EF1-Serie eingeführt, um den Bedarf an kleineren, aber leistungsfähigeren Leistungssteckern für industrielle Anwendungen zu decken. Die EF1-Serie besteht aus einer Inline-Buchse und einem Inline-Stecker für die DIN-Schienenmontage und einer Inline-Buchse und einem Inline-Stecker für die Schalttafelmontage, die beide Hochstrom-Crimpkontakte mit einer Strombelastbarkeit von bis zu 160 A aufnehmen können. Das innovative Steckerdesign ermöglicht das Einführen des gecrimpten Kabels in das Steckergehäuse in einem schnellen und benutzerfreundlichen Ein-Schritt-Verfahren. Der Crimpkontakt lässt sich mit einer handelsüblichen JIS C 9711-Handzange leicht an das Kabel anschließen. Die Einrastverriegelung bietet ein positives taktiles Gefühl zur Bestätigung des korrekten Einsteckens und der sicheren Verbindung. Die einzigartige Form des inneren Federkontakts und der Kontaktpunkte ermöglicht eine optimale Kontaktkraft, um eine äußerst zuverlässige, stabile Verbindung zu gewährleisten. Das Gehäuse verfügt über vier verschiedene Steckvarianten, um ein falsches Einstecken bei der Verwendung mehrerer Steckverbinder zu verhindern. Die Steckverbinder sind in roter Farbe erhältlich, um den Plus- oder Minusanschluss zu kennzeichnen. Kontaktpositionen: 1 Strombelastbarkeit: 160A (max) Nennspannung: AC/DC 1000V Betriebstemperatur: -25°C - +105°C Steckzyklen: 30 Typ: In-line

---
