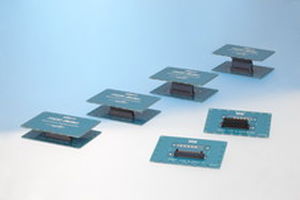

Datensteckverbinder FX20 SeriesKarte-an-KarteSMTparallel
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Typ
- Daten
- Format
- SMT, Karte-an-Karte
- Form
- parallel, gerade Ausführung, Winkel
- Elektrische Merkmale
- Strom
- Material
- Gold
- Produktanwendungen
- Vakuum, für Träger
- Bereich
- für Automobilanwendungen, für die Automation
- Primärstrom
0,5 A
- Spannung
50 V
- Schritt
0,5 mm
(0,02 in)- Betriebstemperatur
Max: 85 °C
(185 °F)Min: -55 °C
(-67 °F)
Beschreibung
0,5mm Raster, Board-to-Board-Steckverbindung mit toleranzausgleichender Struktur
1. 0,5mm Raster
2. Variationen: Rechtwinklig / Vertikal
3. Polzahlen: 20, 40, 60, 80, 100, 120 und 140
4. Toleranzausgleich: ± 0,6 bis 0,8mm in X-Richtung und +/- 0,6mm in Y-Richtung
5. Sehr zuverlassige Zweipunkt-Kontaktstruktur (siehe rechte Seite der Abbildung)
6. Stromtragfahigkeit: 0,5 A pro Pin
7. Effektive Kontaktuberlappung von 1,5mm
8. Leiterbahnfreie Leiterplattenoberflache unter dem Stecker ist nicht erforderlich
9. Geeignet fur automatische Leiterplattenbestuckung mit Vakuumsaugduse
10. Selbstausrichtende und selbstfuhrende Struktur
Kataloge
FX20 SERIES
12 Seiten
