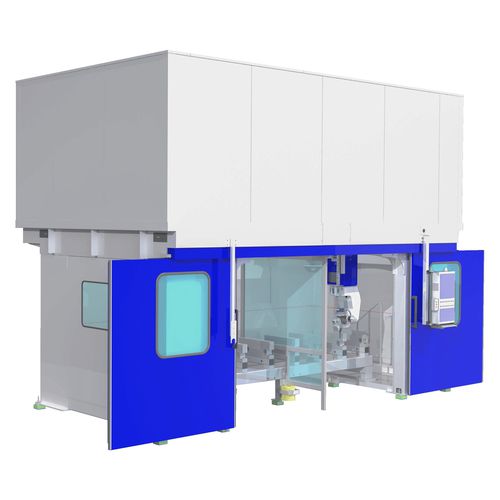

Rillen-Schneidemaschine G-S-K

CutterUltraschallfür Gummi

Messerscharfe Schnitte, exakte Raumkonturen, präzise Schwächung auf Restwandstärke, Airbagbearbeitung. Mit der Sechs-Achs-Technik führen Sie sehr anspruchsvolle Arbeiten an räumlichen Körpern intelligent und besonders präzise aus. Mit der Fertigungsgenauigkeit überzeugen Sie besonders in der Automobilzuliefererindustrie. Anwendungsmöglichkeiten sind z. B. Airbags in Kunststoff und Leder. 6-Achs-Technologie in Gantrybauweise. Tandembetrieb durch Trennwand möglich. Vielfältige Ausstattungsmöglichkeiten wie feststehende Klinge oder Ultraschall-Schneideinheit. Maximale Präzision zur Herstellung von Restwandstärken mit engen Toleranzen. Saubere Schnitte, exakte Raumkonturen, Absolutgenauigkeiten von Sollbruchlinien bei Airbag-Restwandschwächung bis zu 30 μm. Exzellente Beschleunigungs- und Vorschubwerte. Dokumentation der Prozessparameter. Hochgenaue lineare Wegmesssysteme (Glasmaßstäbe) optional. Sicherheitskabine (optional: klimatisiert). Eigener Vorrichtungsbau. - Drehachse C 540° - Schwenkachse A 365° - Eilgang Linearachsen X/Y 60 m/min (110 m/min bei Opt. Linearantrieb) - Eilgang Linearachse Z 30 m/min - Eilgang Rundachsen A/C 9.000°/min / 12.000°/min (15.000°/min / 25.000°/min bei Option Linearantrieb) - Positioniergenauigkeit ± 0,05 mm (± 0,03 mm mit opt. Glasmaßstab) - Wiederholgenauigkeit ± 0,05 mm (± 0,03 mm mit opt. Glasmaßstab) - Schneideinheit Klinge Klemmung für Schneidklinge mit zusätzl. CNC-Achse zum Nachführen der Klinge - Schneideinheit Ultraschall Ultraschallklinge mit zusätzl. CNC-Achse zum Nachführen der Klinge, je nach Anwendung Ultraschallgenerator 20 kHz oder 35 kHz - CNC-Steuerung Siemens Sinumerik 840D/SL Operate - Maschinengewicht ca. 8.000 kg
