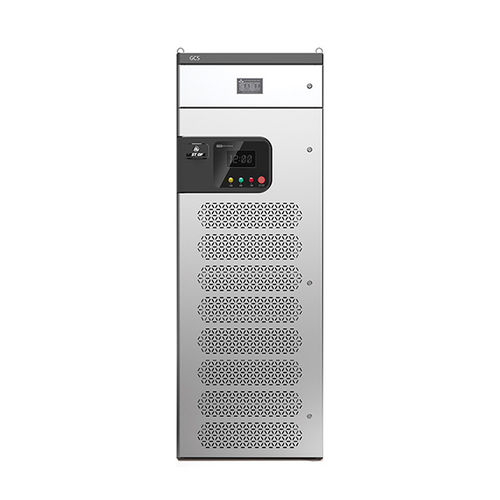

Aktiver Kompensator HYAPF

PFCOberschwingungautomatisch

Kompletter Satz HYAPF-Wirkleistungsfilter (abgekürzt als aktiver Filter) 1 Kurze Einführung und schematische Darstellung der Filterwirkung Das aktive HYAPF-Filter kann den Laststrom in Echtzeit durch den externen Stromwandler erkennen, indem es die vom internen DSP berechneten harmonischen Komponenten des Laststroms extrahiert und dann über ein PWM-Signal an den internen IGBT liefert. Der Steuerumrichter erzeugt Strom mit der gleichen Größe und entgegengesetzter Richtung wie die geladene Oberwelle und speist ihn in das Stromnetz ein, um den Oberwellenstrom zu kompensieren und so die Funktionen zu filtern. Harmonische Kompensation: APF kann das Zwei- bis Fünfzigfache der Harmonischen gleichzeitig filtern. Blindleistungskompensation: Kapazitive und induktive (von -1 bis 1) stufenlose Kompensation Dreiphasiger Unwuchtausgleich: Dreiphasiger Wirkleistungsunsymmetrieausgleich, Dreiphasiger Blindleistungsunsymmetrieausgleich und Phasenausgleich. Die Schaltzeiten von Halbleitern können über 10000 Mal pro Sekunde betragen, bei schneller Reaktion und sofortiger Verwaltung.
