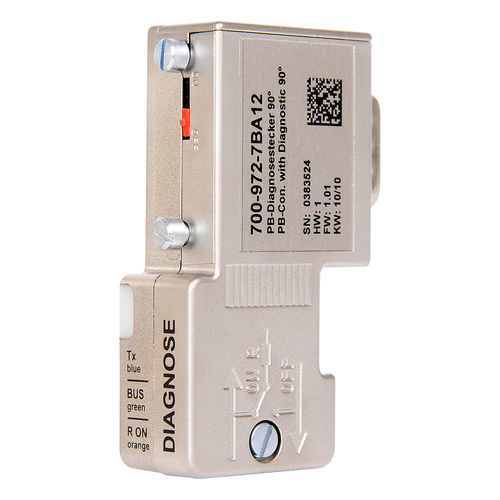

Datensteckverbinder 700-972-7BA12

D-subparallelSchrauben

Er ist schnell zu montieren und besitzt integrierte, zuschaltbare Abschlusswiderstände. Für eine verbesserte EMV-Verträglichkeit ist das Gehäuse des Steckers metallisiert. Mit dem PROFIBUS-Stecker Diagnose kann ein PROFIBUS-Netzwerk aufgebaut werden, in dem der Anwender jederzeit mit einem Blick den Zustand des Bussystems kontrollieren kann. Die drei eingebauten LEDs mit den gut zu unterscheidenden Farben Blau, Grün und Orange zeigen die wichtigsten Zustände des PROFIBUS-Netzwerkes jeder Station an. Angezeigt wird der Zustand des Abschlusswiderstandes (Orange), ob Busaktivität vorliegt (Grün) und ob der angesprochene Teilnehmer am Busverkehr teilnimmt (Blau). Somit kann man sofort Fehlerzustände, wie z. B. Busunterbrechungen, fehlende oder falsch geschaltete Abschlusswiderstände und nicht korrekt arbeitende oder ausgefallene Busteilnehmer erkennen. Der PROFIBUS-Stecker arbeitet in den erweiterten Umgebungstemperaturen von -25 °C bis +85 °C.
