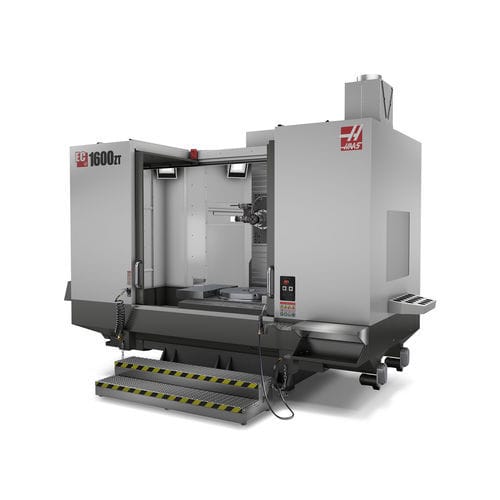

3-Achs-Bearbeitungszentrum EC-1600ZT
horizontalBT 5050 Werkzeuge

3-Achs-Bearbeitungszentrum
3-Achs-Bearbeitungszentrum
3-Achs-Bearbeitungszentrum
3-Achs-Bearbeitungszentrum
3-Achs-Bearbeitungszentrum
3-Achs-Bearbeitungszentrum
3-Achs-Bearbeitungszentrum
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Achszahl
3-Achs
Spindelausrichtung
horizontal
Spindelnase
BT 50
Anzahl Werkzeuge
50 Werkzeuge
Anwendungsbereich
für automatische Werkzeugwechsler
X-Hub

1.626 mm
(64 in)

Y-Hub

1.270 mm
(50 in)

Z-Hub

1.016 mm
(40 in)

Leistung

22,4 kW
(30,46 hp)

Vorrückgeschwindigkeit X-Achse

15.200 mm/min
(10 in/s)

Vorrückgeschwindigkeit Y-Achse

15.200 mm/min
(10 in/s)

Vorrückgeschwindigkeit Z-Achse

15.200 mm/min
(10 in/s)

Maximale Tischlast

4.536 kg
(10.000 lb)

Werkzeuggewicht (max.)

13,6 kg
(30 lb)

Werkzeugwechselzeit

8 s

Gesamtgewicht

15.876 kg
(35.000,59 lb)

Beschreibung

Die beliebten HMCs der Haas EC-Serie bieten große Arbeitsräume und eine maximale Teiletragfähigkeit von 10.000 lb und sind damit die perfekte Lösung für Ihre Anforderungen in der Großteilebearbeitung. Die Modelle sind mit einer Drehspannfläche mit einer 4. Achse erhältlich, die in den T-Nut-Tisch integriert ist, um den Zugang zu vier Seiten eines Werkstücks oder Spannwürfels oder die simultane 4-Achs-Bearbeitung zu ermöglichen. Die EC-1600ZT bietet mehr Verfahrwege in der Z-Achse als die Standard EC-1600. Verlängerter Z-Achsenverfahrweg Seitlich angeordneter Werkzeugwechsler, 50+1 Werkzeuge SK 50-Spindel mit 2-Stufen-Getriebe Extra großer Arbeitsbereich 78" max. Umlauf-Durchmesser des Werkstücks mit integrierter 4. Achse (optional) Hergestellt in den USA
