Inkrementaler Lineargeber LR series

optischrobustIP53

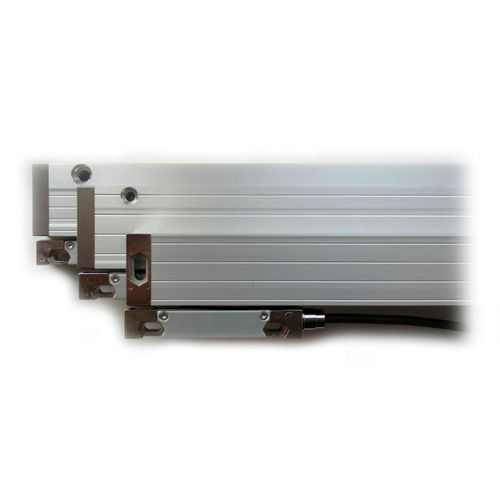

Die Modelle LR18, LR25 und LR35 sind optische inkrementale Längenmessgeräte, die für eine lange Lebensdauer in Anwendungen mit mittlerer bis hoher Leistung ausgelegt sind. Der kompakte LR18 bietet Messlängen bis zu 1,2 m (48"); die robusteren LR25 und LR35 haben eine maximale Messlänge von 3,2 m (126")*. Beide Modelle verfügen über einen zuverlässigen internen ASIC, der nach der 4-fachen Quadraturdekodierung in der Schaltung des Anwenders eine Auflösung von bis zu 0,1pm ermöglicht. Das Ausgabegerät für die Quadratur-Rechteckwellen und das Indexsignal ist ein symmetrischer EIA/RS-422-Differenzleitungstreiber. Für Anwender, die eine eigene Interpolation bevorzugen, sind analoge Ausgänge entweder als 11 -pA- oder 1 -V-Signale verfügbar. Präzisionskugellager ermöglichen es dem Lesekopf, den Glasmaßstab mit einer Geschwindigkeit von bis zu 2 m/s (80 in/s) zu verfahren. Das System ist durch ein Aluminiumprofil und Gummidichtklappen nach IP53 geschützt. Die Geber sind mit mehreren gängigen Wettbewerbsfabrikaten austauschbar. Querschnitt, mm (in)18 x46(0,71 x 1,81)25 x52(0,98 x 2,05)35 x62(1,38x 2,44)Messlänge ML, mm(in)DCRM ML, mm(in)70-1240(3-48)70-3190(3-126)70-3070 (3-121)1140-3190 (45-126)1140 -3190 (45-121)Gesamtlänge, mm (in)ML + 105 (ML + 4.2)Gewicht, kg (lb)0,075+ 1,0/m(0,18 +0,03/in)0,075+ 1,95/m(0,20 + .09/in)0,075+ 3,60/m(0,20 + .09/in)Auflösung, μm (nach 4X des Benutzers)1, 20,1, 0,2, 0,5, 1, 2, 5 oder 10 μGenauigkeit (bei 20°C)Klasse A: ±3 μm/m ("±36 μin/ft)Klasse B: ±5 μm/m ("±60 μin/ft)Klasse C: ±10 μm/m ("±120 μin/ft)Hysterese0.5 μm (20 μin)Eingangsleistung5V ± 0,3V @ 150mA maxfür TTL-Signale120mA max für AnalogsignaleAnalogausgang311 μApp (OUT= A) oder 1 Vpp
