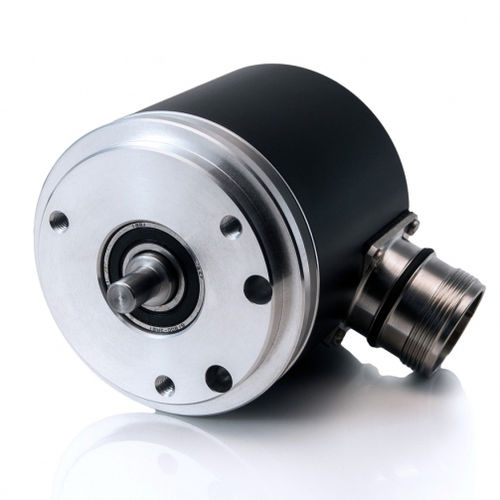

Absoluter Drehgeber M58

optischMagnetSingleturn

Wesentliche Merkmale und Vorteile: -bis zu 21-Bit Singleturn-Auflösung verfügbar Bis zu 58-Bit (18-Bit/Umdrehung + 40-Bit-Umdrehungen) getriebelose Multiturn-Auflösung verfügbar -Standard-Synchroflansch -SSI-Schnittstellenstandard (RS-485) -4 MHz Taktfrequenz -Genauigkeit: +/- 30 Bogensekunden Das Modell M58S mit SSI-Ausgang ist ein Hochleistungs-Absolutwertgeber mit optischer Technologie und SSI-Standardschnittstelle (RS485), der in einer Vielzahl von Positionserfassungsanwendungen zur Messung von Winkeln und Abständen eingesetzt wird. Er ist als Single-Turn-Drehgeber mit bis zu 21 Bit Auflösung (2.097.152 Schritte pro Umdrehung) oder als Standard-Multiturn mit einem Bereich von 18 Bit Worten/Umdrehung + 40 Bit Umdrehungen erhältlich. Durch die optische Technologie und die magnetischen Sensoren (für die Zählung der Umdrehungen) kann der Geber getriebelos arbeiten. Eine Pufferbatterie befindet sich im Inneren des Drehgebers und gewährleistet auch bei Stromunterbrechungen eine echte Absolutposition. Betriebstemperatur-10°C bis +70°CLagertemperatur-30°C bis + 80°CLuftfeuchtigkeit98 % (nicht kondensierend)LichtquelleLEDMaximale Kabellänge25mTaktfrequenz62.5kHz bis 4MHzDatenausgangLeitungstreiber nach RS 485Betriebsfrequenz4MHzmaxGenauigkeit+/-30 arcsecVersorgungsspannung+5 VDC ±0,25 VCStromaufnahme50mAmaxAusgangscodeformatGraucode oder Natural BinaryTrägheitsmoment =15gcm2 (2,1x 10-4in-oz-s2)U/minMax. 12.000 (mechanisch)Schock=100g (11ms)DichtungsschutzIP65(IP67 optional)Luftfeuchtigkeit, %rF, nicht kondensierend98Vibration=10g (55Hz bis 2.000 Hz)Maximale WellenbelastungAxial10 N (2lb);Radial20N (4lb)Anlaufdrehmoment@ 20C=0.01Nm (1.4 in-oz)Maximales Gewicht, oz (g)10.6(300)ohne Kabel
