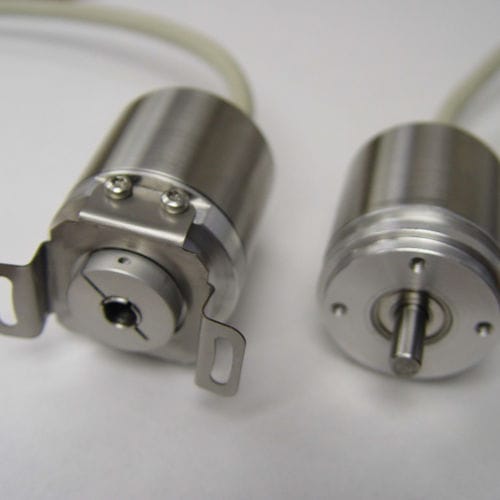

Absoluter Drehgeber A36 series

Magnetmit VollwelleSacklochwelle

Wesentliche Merkmale und Vorteile: -Standardauflösung 12x13; höhere Windungszahlen verfügbar -Welle oder Blindhohlwelle als Option -36 mm Durchmesser; 41 mm Länge Standard-Synchroflansch SSI-Schnittstelle Standard @100 kHz - 2 MHz Taktfrequenz; CAN-Bus optional -Datenaktualisierungsrate <1 usee -Genauigkeit +/- 0,35 Grad Das Modell A36S mit SSI-Ausgang ist ein Hochleistungs-Absolutwertgeber mit robuster magnetischer Technologie und Standard-SSI-Schnittstelle (RS422). Er ist als Single-Turn-Drehgeber mit bis zu 12 Bit Auflösung (4096 Schritte pro Umdrehung) oder als Standard-Multiturn mit einem Bereich von 225 (12 Bit (4096) Worte/Umdrehung + 13 Bit (8192) Umdrehungen) erhältlich. Diese Drehgeber werden in einer Vielzahl von Positionserfassungsanwendungen zur Messung von Winkeln und Abständen eingesetzt. Zu den mechanischen Merkmalen gehören ein 36-mm-Aluminiumgehäuse, eine 6-mm-Edelstahlwelle und Präzisionskugellager. GehäuseEdelstahlLagerlebensdauer 6 x 109Umdrehungen (bei 26 N radialer oder 13 N axialer Belastung)Trägheitsmoment £30 g-cm2 (4,2 x 10-4in-oz-s2)U/minMax. 12.000 (kontinuierlich)Schock (IEC 68-2-27)£100g (halber Sinus, 6 ms)Vibration (IEC 68-2-6)£10g (10 Hz bis 1.000 Hz)Maximale WellenbelastungAxial 40 N (4 lb), radial 110 N (25 lb)Reibmoment£3 Ncm (4.2 in-oz)ohne Wellendichtungen£10 Ncm (14 in-oz)mit WellendichtungenMaximalgewicht, oz (g)5.3 (150)TakteingangÜber OptokopplerTaktfrequenz100 kHz bis 2 MHzDatenaktualisierungsrate<100usecDatenausgangLine-Treiber nach RS 422LSB-SchrittfrequenzMax. 100 kHzÜbergangsgenauigkeit @20°C±,35 GradEMCCertifiziert nach EN 61000-6-2, EN 61000-6-4Versorgungsspannung+5 VDC ±0,25 V oder10-30 VDCStrom
