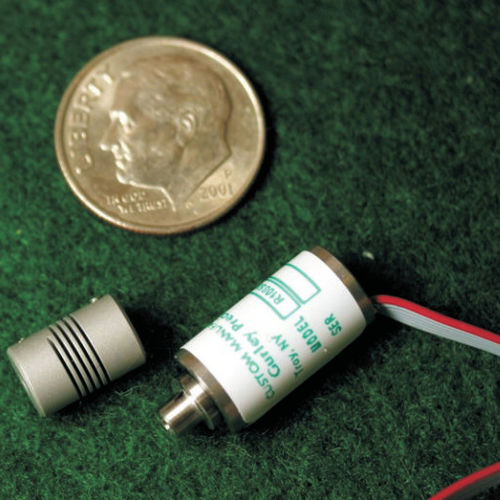

Miniatur-Drehgeber R108

inkrementalMagnetSacklochwelle

Der magnetische Drehgeber R108 ist für leichte industrielle Anwendungen konzipiert, die bis zu 4096 Zählungen/Umdrehung in einem sehr kleinen Gehäuse benötigen Wesentliche Merkmale und Vorteile: - Spannungsversorgung: +5VDC - Stromaufnahme: nicht mehr als 50mA - Maximale mechanische Drehzahl: 6.000 RPM; Betriebsdrehzahl: 1.000 RPM - Genauigkeit: ± 60 arcmin - Betriebstemperaturbereich: -40C bis +85C (-40F bis +185F) - Vibration: 50 m/sec² (55 bis 2.000Hz) [5G] - Schock: 100 m/sec² [10G] - Trägheitsmoment: 1,1 x 10^(-8) kG x m² [1,56 x 10^(-6) in-oz-s²] - Anlaufmoment @ 20C: 2 x 10^(-3) Nm - Schutzart: IP50 - Maximale Wellenbelastung: axial & radial 3N (0.7lb) TrägheitsmomentAnlaufdrehmomentRadiale WellenbelastungAxiale WellenbelastungLageranordnungLagerungMessung des RotationselementsSchock 11 (ms)Vibration (55-2000Hz)DichtungMax. Drehzahl, U/minEmpfohlene KupplungUmweltspezifikationenBetriebstemperaturLagertemperaturLuftfeuchtigkeit, nicht kondensierendElektrische SpezifikationenVersorgungsspannungStromaufnahmeGenauigkeitEinheiten22in-oz-s (kg-m)in-oz (Nm)lb (N)lb (N)2G (m/s)2G (m/s)N/AF (C)°°F (C)°°%VDCmALimiting Values-6 -81.56 x 10(1,1 x 10)0,283 (0,002)0,6 (3)0,6 (3)2 vorgespannte LagerFettgeschmiert und abgedichtetBetätigungsmagnet10 (100)5 (50)IP506000SCD-40 bis 185 (-40 bis 85)-40 bis 185 (-40 bis 85)955,00 +/-5% 50£+/-60 Bogenminuten
