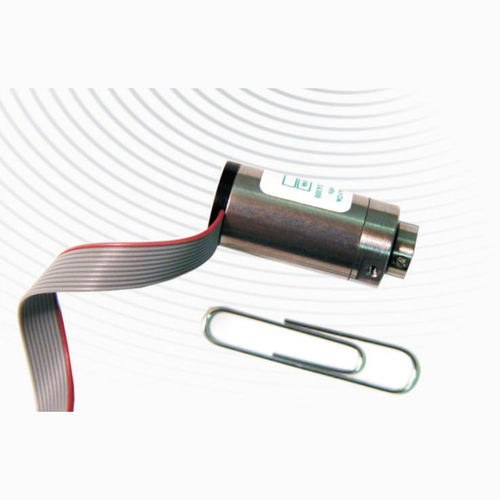

Miniatur-Drehgeber R112 series

inkrementaloptischmit Vollwelle

Die R112-Serie von Gurley Precision Instruments ist ein optischer inkrementaler Miniatur-Drehgeber, der für leichte industrielle Anwendungen entwickelt wurde, bei denen eine hohe Auflösung in einem kleinen Gehäuse erforderlich ist. Alle Geräte sind standardmäßig mit einer LED-Beleuchtung ausgestattet, die eine Lebensdauer von ca. 100.000 Stunden erreichen kann. Außerdem verfügt er über differentielle Fotodetektoren, die für die Signalstabilität ausgelegt sind. Die Zuverlässigkeit wird durch die Verwendung einer Einplatinen- und Oberflächenmontage-Elektronik gewährleistet. Darüber hinaus ist ein RS-422-Ausgang mit differenziellem Leitungstreiber für Rauschfestigkeit im Gerät enthalten. Gurley Modell R112 Inkrementaler Mini-Drehgeber Baureihe: R112 Durchm.: 0,47" 12mm Max. Genauigkeit: 500 Max. Auflösung: 32,000 (Zählungen/Umdr.) Anmerkungen: Voll- oder Blindhohlwelle Siehe HinweisModell R112Maximale Strichzahl auf Scheibe500Maximale Zyklen/Umdrehung (Vierfach-Quadratwellen)8.000Max. Zählungen/Umdrehung (nach Vierfach-Dekodierung)32.000Interne Rechteckwellen-Interpolation1X, 2X, 3X 4X,5X, 8X, 10X, 12X, oder 16X Geberfehler, ± arcsec1150 (Standard)Maximale Ausgangsfrequenz, kHz1X Rechteckwellen1002X, 3X, 4X Rechteckwellen1505X, 8X Rechteckwellen30010X, 12X, 16X Rechteckwellen500Einschaltmoment, in-oz (N-m) @ 20°C0.028(2x10-4)Laufendes Drehmoment, in-oz (N-m) @ 20°C0.015(1,1x10-4)Trägheitsmoment, in-oz-s2(g-cm2)5,7 x 10-6(0,4)Maximales Gewicht, oz (g)1,0 (30)Max. radiale oder axiale Wellenbelastung, lb (N)20,7 lb (3)Lagerlebensdauer mit 0.25lb Radiallast31 x 1010UmdrehungBetriebstemperatur, °F (°C)4Standard ist 32 bis 158 (0 bis 70); Erweitert ist-40 bis 185 (-40 bis +85) Luftfeuchtigkeit, % rh, nicht kondensierend98Schock30 g (300 m/s2)Vibration10 g (100 m/s2)DichtungIP50Siehe HinweisModell R112Maximale Strichzahl auf Scheibe500Maximale Zyklen/Umdrehung
