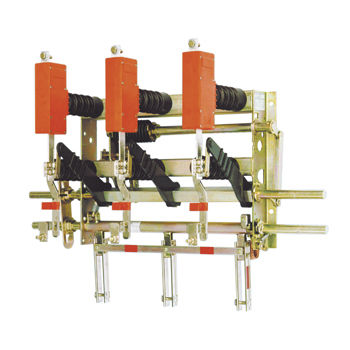

Sicherungslasttrennschalter H 27 F-EK
Mittelspannung3-poligInnenbereich

Sicherungslasttrennschalter
Sicherungslasttrennschalter
Sicherungslasttrennschalter
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Typ
Sicherung
Elektrische Spezifizierung
Mittelspannung
Weitere Eigenschaften
3-polig, Innenbereich
Primärstrom

630 A

VAC

12 kV, 24 kV

Beschreibung

Lastschalter-Sicherungs-Kombinationen werden zum betriebsmäßigen mittelspannungsseitigen Ein- und Ausschalten von Verteilungstransformatoren in Ortsnetzstationen eingesetzt. Außerdem haben sie die Aufgabe, diese Transformatoren vor den Auswirkungen innerer und äußerer Fehler zu schützen. Sie bestehen aus einer Funktionseinheit von Lasttrennschaltern und Teilbereichssicherungen. Durch die Sicherungen wird das Ausschaltvermögen der Kombination gegenüber dem eines einfachen Lasttrennschalters bis hin zum Bemessungs-Kurzschlussausschaltstrom erweitert. Die HH-Sicherung gilt nach der VDN-Störstatistik als zuverlässigster Transformatorschutz. Die HH-Sicherung stellt in Verbindung mit einem Lastschalter eine einfache und in Anschaffung und Betrieb sehr wirtschaftliche Lösung dar. Dies ist ein klarer Vorteil gegenüber einem Leistungsschalter mit dazugehörigen Stromwandlern und Überstromzeitschutz. Außerdem wirkt die HH-Sicherung bei auftretenden Kurzschlüssen strombegrenzend und unterbricht den Fehlerstrom der ersten Halbwelle sicher. Diese Eigenschaften wirken sich bei der Netzdimensionierung als vorteilhaft aus. In den folgenden Tabellen sind Absicherungsempfehlungen angegeben, bei deren Erstellung folgende Punkte berücksichtigt wurden. • Einschaltstrom bei Einschaltung leerlaufender Transformatoren (inrush current) • zulässige Überlast 150% • primärseitge Fehlerabschaltung bei sekundärseitigem Klemmenkurzschluss
