Analysator für dreiphasige Stromnetze Q96D4

Netzqualitätintegrierbardigital

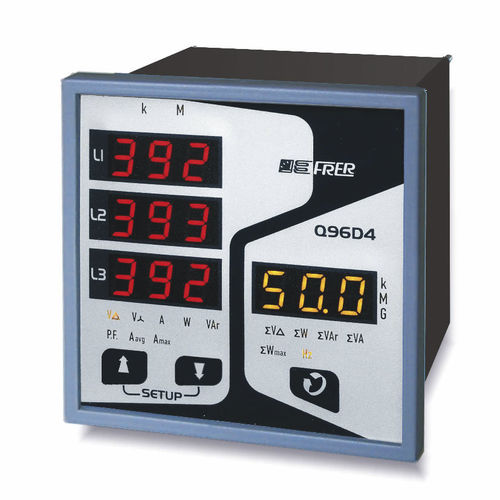

96x96 Multifunktionsmessgerät mit 4 rot/gelben LED-Anzeigen Multifunktionaler Netzanalysator, geeignet für den Einsatz in Dreiphasensystemen mit drei oder vier Leitern mit unsymmetrischer Last, auch bei Vorhandensein von verzerrten Wellenformen. Er ermöglicht die Anzeige aller wichtigen charakteristischen Größen eines elektrischen Netzes (11 Größen, 30 Messungen) auf einem einzigen Gerät mit Hilfe von 3 ROTEN LED-Anzeigen, auf denen die auf die drei Phasen bezogenen Werte erscheinen, sowie einer vierten GELBEN LED-Anzeige für die Anzeige der Systemgrößen. Die Auswahl der angezeigten Messungen ist für jeden der beiden Abschnitte (Phasen- und Systemwerte) unabhängig und ermöglicht so eine vollständigere Überwachung des Netzzustandes. Die Art der laufenden Messung und der anzuwendende Kilo- oder Mega-Multiplikator werden durch leuchtende Symbole angezeigt, die leicht zu erkennen sind. Technische Daten anzeige LED 4 (h 10mm) max.Anzeige 3 cifre - 3 Ziffern (999) dezimalpunktposition automatica - automatisch status-LED's simboli luminosi - beleuchtete Symbole aktualisierung der Messwerte 1 sec messart TRMS grundgenauigkeit ±1% Un Nenneingangsspannung Un 100÷400V In Nenneingangsstrom In 1-5A eingangsbereich (1) 10÷120% Un; 5÷120% In betriebsfrequenz 45÷65Hz Stromwandlerverhältnis (max. Primärwert) 10000A dauerüberlast 1,2 Un; 2In kurzzeitige Überlast 2 Un; 20 In (1sec) verbrauch der Spannungskreise <0,5VA stromkreise Verbrauch <0,5VA spannungsversorgung 115-230Vac (47...63Hz) ±10% leistungsaufnahme 3VA betriebstemperatur -10...+23...+50°C lagertemperatur -30...+70°C selbstverlöschend thermoplastisches Material UL 94-V0 schutzart für Gehäuse IP52
