Optische Messmaschine OptiMe
FormGeometrieKontur

optische Messmaschine
optische Messmaschine
optische Messmaschine
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Physikalische Größe
Kontur, Geometrie, Form
Technologie
optisch, 3D
Gemessenes Produkt
für große Werkstücke
Anwendung
für Industrieanwendungen, zur Kontrolle, Labor, für medizinische Anwendung, für Produktionsanlagen, für die Uhrenindustrie
Weitere Eigenschaften
Hochpräzision, kontaktlos, kompakt, Hochgeschwindigkeit, Weißlicht, tragbar

Beschreibung

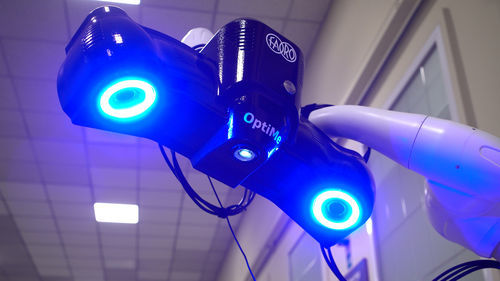

OptiMe ist eine neue Familie optischer Messsysteme, die auf Stereovision und Photogrammetrie basieren. Sie bestehen aus zwei hochauflösenden Digitalkameras, einem strukturierten Lichtprojektor und einem PC, auf dem eine eigene Software zur Datenerfassung und -verarbeitung läuft. Abhängig von der Kameraposition und den verwendeten Objektiven kann das Messfeld von einigen Quadratzentimetern bis zu mehreren Quadratmetern reichen und kann durch die Kombination mehrerer, sich teilweise überlappender Scans durch Markierungen oder einfach anhand der Form des Objekts weiter vergrößert werden. OptiMe verfügt über zwei Betriebsmodi: Aktiver Modus: Eine Abfolge von strukturierten Lichtmustern wird auf das Objekt gerichtet und von den Kameras gelesen. Auf diese Weise kann OptiMe dichte Wolken mit Millionen von Punkten scannen und eine 3D-Darstellung der Oberfläche erhalten, selbst wenn diese völlig glatt ist und keine besonderen Merkmale aufweist. Die Wolken können in ein Netz umgewandelt und in verschiedene Formate exportiert werden, darunter STL und PLY. Dieser Modus ist sowohl für die Flächenrückführung (Reverse Engineering), d. h. für die CAD-Darstellung eines physischen Modells, als auch für die Qualitätskontrolle, d. h. für die Überprüfung, ob die Form der Karosserie mit dem CAD-Modell übereinstimmt, nützlich. Passiver Modus: Wenn Kanten einer Oberfläche (einschließlich Taschen, Ränder und Löcher) anstelle der Oberfläche selbst gemessen werden müssen, reicht unstrukturiertes Licht aus, um solche Details mit Kameras lesbar zu machen. In beiden Fällen reicht die Genauigkeit von OptiMe von 0,01 mm oder besser für kleinere Teile bis zu 0,2 mm für größere Bereiche. Optische Systeme haben einen weitaus höheren Durchsatz (d. h. die Anzahl der in einer Zeiteinheit erfassten Punkte) als berührende Messmaschinen, was schnellere Messungen ermöglicht; außerdem wird durch die Berührungslosigkeit eine mögliche Beschädigung der Oberflächen vermieden.

---

Kataloge
