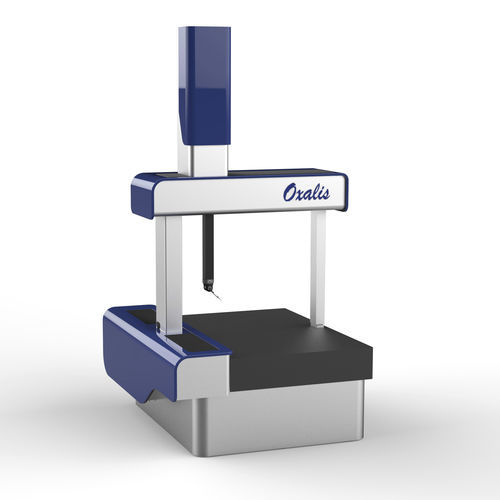

Portal-Koordinatenmessmaschine Oxalis series
für große Teilefür Kleinteilefür die Luftfahrtindustrie

Portal-Koordinatenmessmaschine
Portal-Koordinatenmessmaschine
Portal-Koordinatenmessmaschine
Portal-Koordinatenmessmaschine
Portal-Koordinatenmessmaschine
Portal-Koordinatenmessmaschine
Portal-Koordinatenmessmaschine
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Struktur
Portal
Anwendung
für große Teile, für Kleinteile, für die Luftfahrtindustrie
Art der Abtastung
Multisensor, optisch, Kontakt
Weitere Eigenschaften
Hochpräzision, automatisiert, auf Luftkissenlagern
X-Hub

600 mm, 1.000 mm, 1.500 mm
(24 in, 39 in, 59 in)

Y-Hub

500 mm, 600 mm, 800 mm
(20 in, 24 in, 31 in)

Z-Hub

400 mm, 500 mm, 600 mm
(16 in, 20 in, 24 in)

Beschreibung

Dreidimensionale Messmaschinen für die automatische Messung mittelgroßer Teile und für die Digitalisierung von Mustern und Modellen. Der Rahmen und die verwendeten Materialien gewährleisten eine hohe Präzision, Arbeitsgeschwindigkeit, Stabilität und Zuverlässigkeit bei allen Messaufgaben, während die Verfügbarkeit zahlreicher Messprogramme die unterschiedlichen und komplexen Anforderungen erfüllt. - Arbeitsfläche aus Diabas (schwarzer Granit) mit Spannvorrichtungseinsätzen - Gleiten der Achsen auf hochpräzisen Luftlagern - Alle Verfahrbewegungen werden aufgefangen - V-förmige Gleitbahn aus Diabas auf der X-Achse - Quadratische Führungsbahn aus Diabas auf der Y-Achse - Führungsbahn und Pinole aus Diabas auf der Z-Achse, quadratisch geformt - Kreuzschienenstützen aus Diabas - Einstellbares pneumatisches Gegengewicht auf der Z-Achse Messsystem - Hochpräzise optische Maßstäbe Auflösung 0,1 μm, 0,5 μm, 1 μmF Ausführungen - Manuell mit Blöcken und mikrometrischen Bewegungen. - Automatisch mit motorisierter Achsenbewegung mit CNC-Motoren

---
