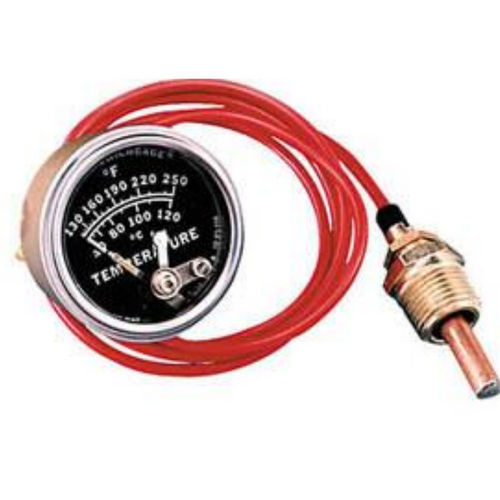

Temperaturmessgerät 20T

IndustrieEdelstahlKontakt

Kombination aus Anzeigegerät und Endschalter Der Grenzwertschalter für kritische/hohe Temperaturen ist sichtbar und einstellbar (die meisten Modelle) Der Schalter kann Alarme auslösen und/oder Geräte abschalten Kontakt wird durch das Gehäuse geerdet Die Swichgage-Modelle der Serien 20 (2 Zoll/51 mm Skala) und 25 (2-1/2 Zoll/64 mm Skala) sind membranbetätigte, temperaturanzeigende DMS mit eingebauten elektrischen Schaltern zum Auslösen von Alarmen und/oder Abschaltgeräten. Die Messbereiche reichen von 0°-45°C (32°-120°F) bis 160°-220°C (300°-440°F). Der Mechanismus des Messgeräts ist in einem korrosionsbeständigen Stahlgehäuse untergebracht. Eine bruchfeste Linse aus Polycarbonat und ein polierter Edelstahlring schützen dieses robuste, langlebige Instrument. Diese dampfbetätigten Manometer verfügen über ein versiegeltes Kapillarrohr und einen Messfühler. Bei Wärmeeinwirkung verwandelt sich die Flüssigkeit im Fühlerkolben in Dampf und erzeugt einen Druck auf den Membranmechanismus. Die Membrane wandelt diesen Dampfdruck in einen mechanischen Messwert um. Bei den Baureihen 20T und 25T dient der Manometerzeiger als Temperaturanzeige und als ein Schaltpol, der einen Stromkreis schließt, wenn er den einstellbaren Grenzkontakt berührt. Der/die Kontakt(e) sind über das Gehäuse des Swichgage geerdet. Sie haben eine selbstreinigende Bewegung, um die elektrische Kontinuität zu verbessern. Diese Instrumente werden an Geräten im Ölfeld und zur Überwachung von Motorkühlmittel, Kurbelgehäuseöl und Getriebeöl eingesetzt.
