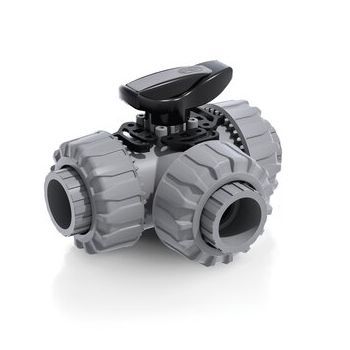

Kugelventil / manuell / Flansch / Gewinde
TKD FIP - Formatura Iniezione Polimeri

Zu meinen MyDirectIndustry-Favoriten hinzufügen
Kugelventil / manuell / Flansch / Gewinde Kugelventil / manuell / Flansch / Gewinde - TKD
{{requestButtons}}

Eigenschaften

  • Typ:

    Kugel

  • Betätigung:

    manuell

  • Korpus:

    Flansch, Gewinde, geschweißt, PVC, aus PP

  • Anwendung:

    für Industrieanwendungen

  • Weitere Eigenschaften:

    Betätigungsbügel, 3-Wege

  • Temperatur:

    Min: 0 °C (32 °F)

    Max: 100 °C (212 °F)

  • Druck:

    16 bar (232.1 psi)

  • DN:

    Min: 10 mm

    Max: 50 mm

Beschreibung

Mit der Entwicklung des Kugelhahns, Typ TKD DUALBLOCK® setzt FIP einen hohen Maßstab für thermoplastische Ventile.

Der TKD ist ein Kugelhahn mit Misch- und Verteilfunktion für radialen Ein- und Ausbau und erfüllt somit die Anforderungen im industriellen Rohrleitungsbau.

HAUPTMERKMALE

• Für Klebe-, Gewinde- oder Flanschanschluss
• Patentiertes Kugelträgersystem SEAT STOP®, mit Mikro-Justierung der Dichtungen und Minimierung der axialen Schubkräfte
• Der einfache radiale Ausbau der Armatur aus dem Leitungssystem gestattet den schnellen Wechsel von O-Ringen oder Kugeldichtungen ohne jegliches Werkzeug
• Ventilgehäuse PN 16 für radialen Ein- und Ausbau (True union) aus verwindungssteifem PVC-U, mit integrierter Bohrung für den Antrieb. Prüfanforderungen nach ISO 9393
• Mit dem Kugelhahn in Geschlossen-Stellung kann die drucklose Seite der Leitung gelöst werden
• Spindel mit hochwertiger Oberflächenausführung mit doppeltem O-Ring und Doppelkeilnute für den Anschluss an die Kugel, mit optischer Anzeige der Kugelstellung für die korrekte Installation des Handhebels
• Integrierter Träger im Gehäuse zur Befestigung des Ventils
• Pneumatische und/oder elektrische Antriebe sind mit dem Power Quick-Modul auf dem robusten Spannkopf installiert
