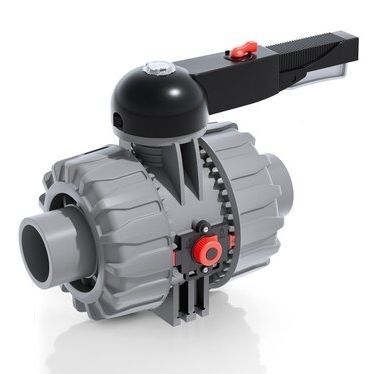

Kugelventil / Hebel / aus PP / aus PVDF
VKD FIP - Formatura Iniezione Polimeri

Eigenschaften

  • Typ:

    Kugel

  • Betätigung:

    Hebel

  • Korpus:

    Flansch, Gewinde, geschweißt, aus PVC, aus PP, aus PVDF

  • Anwendung:

    für Industrieanwendungen

  • Weitere Eigenschaften:

    2-wegig

  • Temperatur:

    Min: -40 °C (-40 °F)

    Max: 140 °C (284 °F)

  • Druck:

    16

  • DN:

    Min: 65 mm

    Max: 100 mm

Beschreibung

Mit der Entwicklung des 2-Wege-Kugelhahns VKD DUAL BLOCK® setzt FIP einen hohen Maßstab für thermoplastische Ventile
Der VKD ist ein Kugelhahn mit beidseitiger Überwurfmutter für radialen Ein- und Ausbau und erfüllt somit die Anforderungen im industriellen Rohrleitungsbau.
Diese Armatur ist außerdem mit dem kundenspezifisch hergestellten Labelling System ausgerüstet.

HAUPTMERKMALE

• Für Klebe-, Gewinde- oder Flanschanschluss
• Patentiertes Kugelträgersystem SEAT STOP®, mit Mikro-Justierung der Dichtungen und Minimierung der axialen Schubkräfte
• Der einfache radiale Ausbau der Armatur aus dem Leitungssystem gestattet den schnellen Wechsel von O-Ringen oder Kugeldichtungen ohne jegliches Werkzeug
• Ventilgehäuse PN 16 für radialen Ein- und Ausbau (True union) aus verwindungssteifem PVC-U, mit integrierter Bohrung für den Antrieb. Prüfanforderungen nach ISO 9393
• Mit dem Kugelhahn in Geschlossen-Stellung kann die drucklose Seite der Leitung gelöst werden
• • Kugelförmiger Verschluss mit vollem Durchgang, mit hochwertiger Oberflächenausführung
• Integrierter Träger im Gehäuse, zur Befestigung des Ventils
• Möglichkeit zur Installation eines Handgetriebes oder eines elektrischen bzw. pneumatischen Antriebs mithilfe einer Flanschanwendung aus PP-GR mit ISO-Standardbohrung
• Spindel aus Edelstahlbad, mit quadratischem Querschnitt, nach der Norm ISO 5211

TECHNISCHE BESCHREIBUNG:

Ergonomischer Multifunktionshandhebel aus HI-PVC für eine schnelle Durchflussregulierung, in 10 Positionen rastbar. Möglichkeit, die Drehung durch Anbringen eines Vorhängeschlosses zu verhindern
