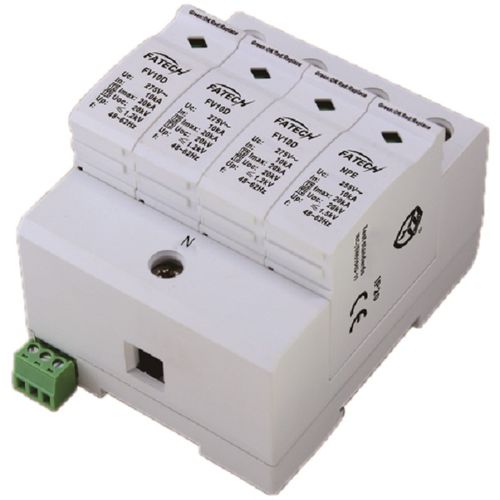

1. Beschreibung
FATECH Überspannungsableiter der Klasse II haben einen großen Entladestromwert, hohe Betriebsspannung, geeignet für TN-C, TN-S, TT und IT Erdungssysteme. Die Kartuschen sind steckbar ausgeführt und können leicht ausgetauscht werden. Diese Überspannungsableiter verfügen nicht nur über ein Sichtfenster, sondern können auch "Kartuschen müssen gewechselt werden" Informationen an den Techniker übertragen.
2. Merkmale
1) Bestehend aus einem Basisteil und steckbaren Schutzmodulen MOV+GDT.
2) Für den Einsatz im Blitzschutzzonenkonzept an der Grenze 1-2.
3) Die Kernstücke sind Metalloxid-Varistorkomponenten mit hoher Entladekapazität.
4) Niedrige Restspannung und schnelle Reaktion.
5) Zuverlässige Kontrolle durch den Trennschalter Thermo Dynamic Control.
6) Mit Fernmeldekontakt für Steuergerät.
7) Fehleranzeige über rote Markierung im Sichtfenster.
8) Schutzmodus --- L1,L2,L3-N,N-PE
3. Elektrische Parameter
1) Prüfklasse IEC/EN/VDE: Klasse III/D/T3
2) Art des Netzwerks: TT
3) Schutzmodus: L1,L2,L3-N,N-PE
4) Nennspannung 50(60)Hz Un: 110V/220V~, 220/380V~, 220/380v~
5)Rated Spannung (Max.Cont. Betriebsspannung) Uc:150V~, 275V~, 320V~, 385V~, 440V~
6) Max. Entladestrom (8/20μs) Imax: 20kA
7) Nennableitstrom (8/20μs) In: 10kA
8) Ansprechzeit tA: L-N:≤25ns,N-PE:≤100ns
9) Empfohlene Vorsicherung: 125A
10) I/O-Verbindungen: L-N: Mehradriger Draht: 4-25mm2
11) Montage: 35mm Symmetrische Schiene (EN50022/DIN46277-3)
12) Betriebstemperaturbereich / Luftfeuchtigkeit / Höhe: -40℃~+80℃/30%~90%/3000m
13) Schutzart: IP20
14) Gehäusematerial: UL94V0
15) Trennungsanzeige: Mechanische Anzeige (Grün: OK, Rot: ersetzen)
16) Fernbedienungskontakt: Optional
---
