1.Beschreibung

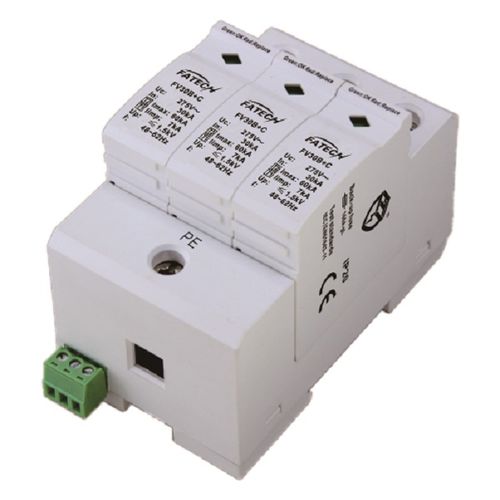

Fatech Klasse I+II Überspannungsableiter, geeignet für TT- und TN-Erdungssysteme. 3P+N Konstruktions-Blitz und Überspannungsableiter auf Basis von großen Leistungs-Metalloxid-Varistoren und bauen einen Metalloxid-Varistor und eine Gasentladungsröhre in Reihe zwischen Phasenleitung und Neutralleiter ohne Folgestrom ein.
2. Merkmale
1) Bestehend aus einem Basisteil und MOV steckbaren Schutzmodulen.
2) Für den Einsatz im Blitzschutzzonenkonzept an der Grenze 1-2.
3) Die Kernstücke sind Metalloxid-Varistorkomponenten mit hoher Entladekapazität.
4) Niedrige Restspannung und schnelle Reaktion.
5) Zuverlässige Kontrolle durch den Trennschalter Thermo Dynamic Control.
6) Mit Fernmeldekontakt für Steuergerät.
7) Fehleranzeige über rote Markierung im Sichtfenster.
8) Schutzmodus ---L1,L2,L3-PE
3. Elektrische Parameter
1) Prüfklasse IEC/EN/VDE: Klasse I+II/B+C/T1+T2
2) Art des Netzwerks: IT
3) Schutzmodus: L1,L2,L3-PE
4) Nennspannung 50(60)Hz Un: 110V/220V~~
5)Rated Spannung (max. zulässige Betriebsspannung) Uc:150V~
6) Max. Entladestrom (8/20μs) Imax: 60kA
7) Nennableitstrom (8/20μs) In: 30kA
8) Reaktionszeit tA: ≤25ns
9) Empfohlene Vorsicherung: 160A
10) I/O-Verbindungen: Mehradriger Draht:4-25mm2
11) Montage: 35mm Symmetrische Schiene (EN50022/DIN46277-3)
12) Betriebstemperaturbereich / Luftfeuchtigkeit / Höhe: -40℃~+80℃/30%~90%/3000m
13) Schutzart: IP20
14) Gehäusematerial: UL94V0
15) Trennungsanzeige: Mechanische Anzeige (Grün: OK, Rot: ersetzen)
16) Fernbedienungskontakt: Optional
17) Impulsstrom (10/350μs) Iimp: 7kA
---
