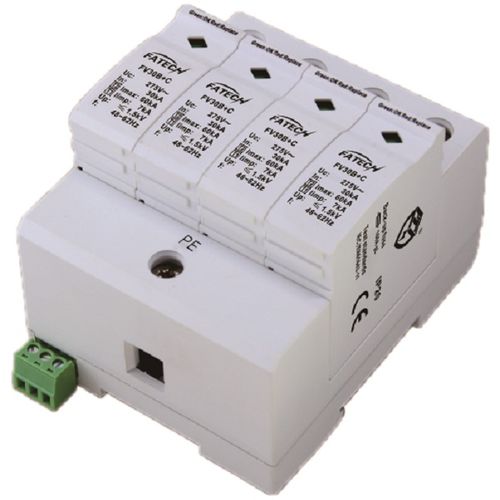

Überspannungsableiter Typ 1 FV30B+C/4-xxx (S) series
zur FernanzeigeN-PEDIN-Schiene

Überspannungsableiter Typ 1
Überspannungsableiter Typ 1
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

""“Typ
Typ 1
Anwendungen
zur Fernanzeige
Weitere Eigenschaften
N-PE, DIN-Schiene, AC
Spannung

Min: 110 V

Max: 440 V

Primärstrom

Min: 0 A

Max: 60.000 A

30.000 A

Beschreibung

1.Beschreibung Fatech Klasse I+II Überspannungsableiter, geeignet für TT- und TN-Erdungssysteme. 3P+N Konstruktions-Blitz und Überspannungsableiter auf Basis von großen Leistungs-Metalloxid-Varistoren und bauen einen Metalloxid-Varistor und eine Gasentladungsröhre in Reihe zwischen Phasenleitung und Neutralleiter ohne Folgestrom ein. 2. Merkmale 1) Bestehend aus einem Basisteil und MOV steckbaren Schutzmodulen. 2) Für den Einsatz im Blitzschutzzonenkonzept an der Grenze 1-2. 3) Die Kernstücke sind Metalloxid-Varistorkomponenten mit hoher Entladekapazität. 4) Niedrige Restspannung und schnelle Reaktion. 5) Zuverlässige Kontrolle durch den Trennschalter Thermo Dynamic Control. 6) Mit Fernmeldekontakt für Steuergerät. 7) Fehleranzeige über rote Markierung im Sichtfenster. 8) Schutzmodus ---L1,L2,L3,N-PE 3. Elektrische Parameter 1) Prüfklasse IEC/EN/VDE: Klasse I+II/B+C/T1+T2 2) Art des Netzwerks: TT,TN 3) Schutzmodus: L1,L2,L3,L3,N-PE 4) Nennspannung 50(60)Hz Un: 110V/220V~, 220V/380V~, 220V/380V~ 5)Rated Spannung (Max.Cont. Betriebsspannung) Uc:150V~, 275V~, 320V~, 385V~, 440V~ 6) Max. Entladestrom (8/20μs) Imax: 60kA 7) Nennableitstrom (8/20μs) In: 30kA 8) Reaktionszeit tA: ≤25ns 9) Empfohlene Vorsicherung: 160A 10) I/O-Verbindungen: Mehradriger Draht:4-25mm2 11) Montage: 35mm Symmetrische Schiene (EN50022/DIN46277-3) 12) Betriebstemperaturbereich / Luftfeuchtigkeit / Höhe: -40℃~+80℃/30%~90%/3000m 13) Schutzart: IP20 14) Gehäusematerial: UL94V0 15) Trennungsanzeige: Mechanische Anzeige (Grün: OK, Rot: ersetzen) 16) Fernbedienungskontakt: Optional 17) Impulsstrom (10/350μs) Iimp: 7kA

---
