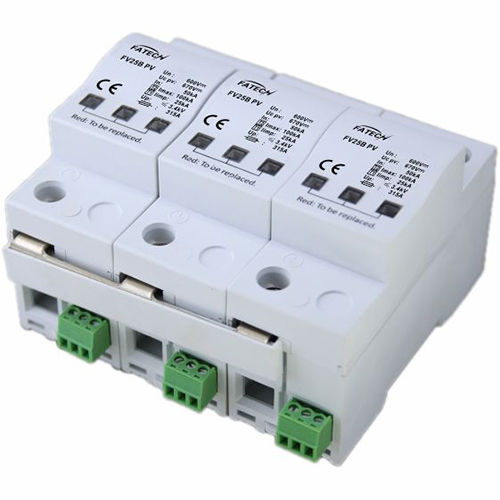

Überspannungsableiter Typ 1 FV25B/3-600 PV S

zur Fernanzeigefür PhotovoltaikanlageDC

1. Beschreibung Die DC-Überspannungsableiter von Fatech Electronic (CHINA) LTD werden zum Schutz der Photovoltaik an Stromnetzen eingesetzt, Uc pv bis 1200Vdc, Class I, Class I+II, Class II sind verfügbar. Diese steckbaren DC-Überspannungsableiter sind mit Fernsteuerkontakten und Sichtfenster für Ihre Option erhältlich. Es wird empfohlen, sie mit Fernbedienungskontakten und 3-polig (Typ Y) zu wählen. 2. Merkmale 1) DC-Überspannungsschutzgerät für Photovoltaikanlagen 2) Die Kernstücke sind Metalloxid-Varistorkomponenten mit hoher Entladekapazität 3) Mit zuverlässiger Steuerung dank Thermo Dynamic Control Trennschalter 4) Fernsteuerkontakt für Steuergerät optional 5)Fehleranzeige durch rote Markierung im Sichtfenster. 6)3 Pole, Typ Y 3. Elektrische Parameter 1) Prüfklasse nach IEC/EN50539-11: Klasse I/B/T1 2) Schutzmodus: +/----PE, -/+---PE, +/---- -//+ 3) Art des Netzwerks: Photovoltaikanlage 4) Nennspannung 50(60)Hz Un: 600Vdc 5) Max. Fortsetzung Betriebsspannung für PV-Anwendungen Uc pv: 670Vdc 6) Max. Entladestrom (8/20μs) Imax: 100kA 7) Nennableitstrom (8/20μs) In: 25kA 8) Reaktionszeit tA: ≤25ns 9) Empfohlene Vorsicherung: 315A 10) I/O-Verbindungen: Mehradriger Draht:6-35mm2 11) Montage: 35mm Symmetrische Schiene (EN50022/DIN46277-3) 12) Betriebstemperaturbereich / Luftfeuchtigkeit / Höhe: -40℃~+80℃/30%~90%/3000m 13) Schutzart: IP20 14) Gehäusematerial: UL94V0 15) Trennungsanzeige: Mechanische Anzeige (Grün: OK, Rot: ersetzen) 16) Fernbedienungskontakt: Optional 17) Impulsstrom (10/350μs) Iimp: 25kA
