Stromprüfanlage PTE-FCB

manuellfür Überlastschalter

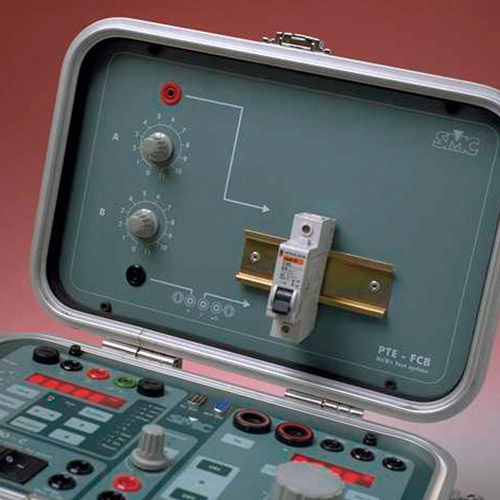

MCB Test Option, Monitorspannungsadapter Zum Testen von MCBs bis 250A vor Ort. Prüftafel mit DIN-Schiene in der oberen Abdeckung zur Prüfung von Einbruchschutzschaltern. Auch in einem unabhängigen Gehäuse (PTE-FCD) erhältlich Der PTE-FCB / PTE-FCD kann verwendet werden, um die Empfindlichkeit des Monitoreingangs effektiv zu reduzieren. Der Monitoreingang erkennt den Betrieb des Relais und stoppt (oder startet) den Chronometer beim Testen mit dem PTE-100-C, PTE-50-CE, PTE-50-CET und LETs Unser Timer kann so programmiert werden, dass er stoppt, wenn eine beträchtliche Menge an Spannung über dem MONITOR-Bereich erscheint. Dies ist die bevorzugte Methode zur Messung der Auslösezeit in einem einpoligen MCB (Miniatur-Leistungsschalter), da es als einpoliger Schalter keinen zugehörigen "potentialfreien" Kontakt gibt, der zur Erkennung des Auslösevorgangs verwendet werden kann. Sie injizieren den Auslösestrom über den MCB, und wenn er auslöst, erscheint die angelegte Spannung über seinen Polen. Der PTE-FCD ist erforderlich, da auch ein Spannungsabfall über dem geschlossenen MCB vorliegt, der so groß sein kann, dass er den Monitor aktiviert, der den Chronometer vor dem Auslösen des MCB automatisch stoppt und so den Test unmöglich macht. Mit dem PTE-FCD können Sie diese "Nichtauslösespannung" dämpfen, bis sie vom Monitor nicht mehr erkannt wird, ohne die Erkennung der "Auslösespannung" zu beeinträchtigen. Sobald Sie es für das jeweilige MCB angepasst haben, können Sie mit dem Testen fortfahren. Der PTE-FCD ist eigentlich ein integraler Bestandteil des optionalen Zubehörs PTE-FCB, das in der Abdeckung des PTE-100-C installiert wird. Seine Funktionalität ist jedoch auch für andere Kunden nützlich, die einpolige MCBs oder ähnliche Auslöser mit anderen Prüfgeräten als dem PTE-100-C (z.B. den LETs) testen müssen.
