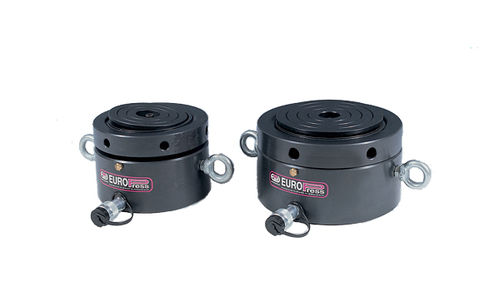

Hydraulikzylinder CGR series

einfachwirkendeingebaut

Plungerzylinder (ohne Kolbenendanschlag) mit Sicherheitsmarkierung. Eine farbige Kennmarke an der Kolbenstange erscheint 10 mm vor Ende des zulässigen Maximalhubes. Diese Ausführung entspricht nicht der ANSI B30.1.-Norm Diese Zylinder werden dann eingesetzt, wenn die Last über einen längeren Zeitraum abgestützt werden muss. Die Sicherheitsmutter arretiert die Kolbenstangen mechanisch, so dass auch ein Arbeiten unter der abgestützten Last zulässig ist. Alle Zylinder sind mit beweglichem integriertem Druckstück und Transportösen ausgerüstet. ANWENDUNGSBEREICH Zylinder der Baureihe CGR werden vorwiegend beim Bau von Brücken und Brückenwartungsarbeiten, Unterführungen und generell im Tiefbau sowie bei Wartungsarbeiten mit beengten Platzverhältnissen eingesetzt. Die spezielle Oberflächenbehandlung ergibt eine hohe Korrosionsbeständigkeit, so dass diese Zylinder auch im Freien und in aggressiver Umgebung verwendet werden können. STANDARD Bewegliches integriertes Druckstück Um die Auswirkungen von möglichen Seitenbelastungen zu reduzieren Die Zylinder der Baureihe CGR zeichnen sich durch eine sehr kompakte niedrige Bauweise aus. Der Zylinderboden wurde jedoch so konstruiert, dass auch ohne Lastverteilerplatte keine Beschädigung des Zylinderbodens entsteht. Trotzdem empfehlen wir die Verwendung von Lastverteilerplatten sowohl am Zylinderboden als auch am Druckstück um die zulässigen Flächenbelastungen der Auflageflächen, siehe Tabelle, nicht zu überschreiten. Bei Nichteinhaltung dieser Vorschrift kann es zu schweren Beschädigungen der Auflageflächen oder des Bauwerks
