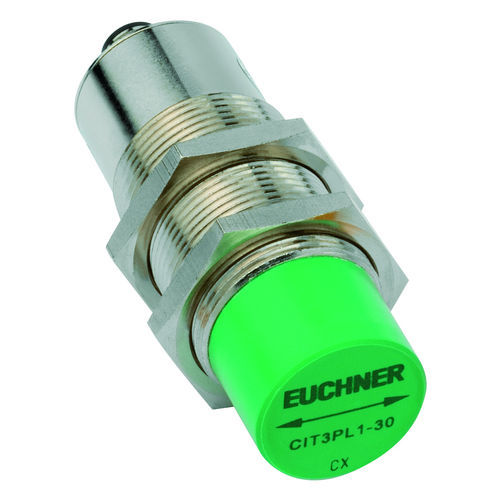

Identifikationssystem CIT3PL1N30-STA

Nur-Lesekopf CIT3 mit paralleler Schnittstelle, axial steckbar • Parallele Schnittstelle • Zylindrische Bauform M30 • M12-Steckverbinder • Axial steckbar • Montagehinweis Bei der Montage von Lesekopf und Datenträger ist darauf zu achten, dass die Überfahrrichtung entsprechend der Pfeilrichtung auf der aktiven Fläche des Lesekopfs eingehalten wird. Das Identsystem CIS3 ist das überwiegend eingesetzte Standardsystem innerhalb der Systemfamilie CIS. Das CIS3 zeichnet sich durch kompakte Datenträger aus. Typische Applikationen sind z. B. die Codierung von umlaufenden Warenträgern oder größere Werkzeuge. Die Datenträger werden auf das zu identifizierende Produkt aufgeschraubt oder in runder Bauform in eine Senkbohrung eingeklebt. Die Antenne und die Schnittstellen-Elektronik sind komplett in die Leseköpfe bzw. den Schreib-/Lesekopf integriert. Im Datenträger und im Kopf befinden sich jeweils Antennen in Stab-Bauform. Dies erfordert eine Montage, bei der dieselbe Orientierung von Kopf und Datenträger gegeben ist. Diese Orientierung ist durch eine aufgedruckte Pfeilmarkierung ersichtlich. Das bedeutet, die Annäherung des Datenträgers an den Kopf muss auch in Pfeilrichtung erfolgen. Die Datenträger können statisch oder sogar mit Relativgeschwindigkeit, d. h. im Vorbeifahren, vor dem Lesekopf ausgelesen werden. Damit ist das System auch beispielsweise für Warenträger in Bewegung geeignet. Das Beschreiben der Datenträger muss immer statisch erfolgen.
