Breitbandantenne 3140B
AMbikonischLog-periodische

Breitbandantenne
Breitbandantenne
Breitbandantenne
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Netz
AM, Breitband
Typ
Log-periodische, bikonisch
Weitere Eigenschaften
kompakt, Hybrid
Frequenz

Min: 26 MHz

Max: 3.000 MHz

Beschreibung

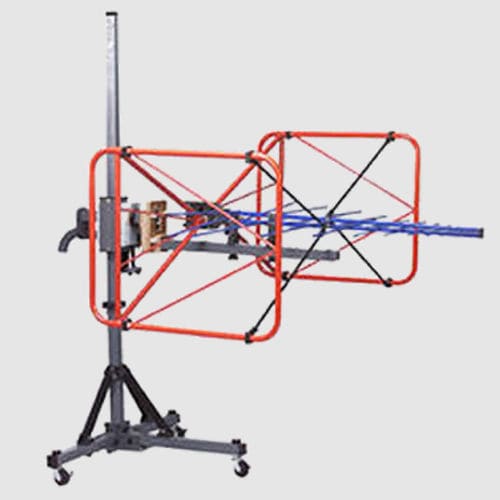

das Modell 3140B BiConiLog von ETS-Lindgren gehört zu einer Reihe von Hybridantennen, die für breitbandige EMV-Störfestigkeitsmessungen (RI) entwickelt wurden. Das Modell 3140B BiConiLog verfügt über ein patentiertes T-Bow Tie-Element-Design, das die Leistung bei niedrigen Frequenzen im Vergleich zu herkömmlichen bikonischen oder anderen Hybridantennen deutlich verbessert. Beim Aufbau des Modells 3140B werden die T-Bow Tie-Elemente einfach mit handfest angezogenen Schraubknöpfen befestigt/gelöst. Nach der Montage ist die Antenne selbständig, wenn sie mit dem Balunende nach unten auf die Grundplatte gestellt wird. Eine robuste Pulverbeschichtung schützt die Antenne. Das Modell 3140B BiConiLog ist nicht für RE-Messungen (gestrahlte Emissionen) vorgesehen. Für RE-Anwendungen empfiehlt ETS-Lindgren das Modell 3142E Biconilog. Wesentliche Merkmale Zwei Jahre Garantie Passt in kompakte Kammern Robuste Pulverbeschichtung Physikalische Spezifikationen Höhe: 76,65 cm (30,18 Zoll) Länge: 149,3 cm (58,78 in) Breite: 161,5 cm (63.58 in) Gewicht: 10 kg (22.05 lb) Elektrische Spezifikationen Steckverbinder: Typ N Impedanz (nominal): 50 Maximale Dauerleistung: 1 kW Abstrahlcharakteristik: Direktional Spitzenleistung: 1,3 kW Polarisation: Linear VSWR (Durchschnitt): 2.0:1

---

Kataloge

Für dieses Produkt ist kein Katalog verfügbar.

Alle Kataloge von ETS Lindgren anzeigen
