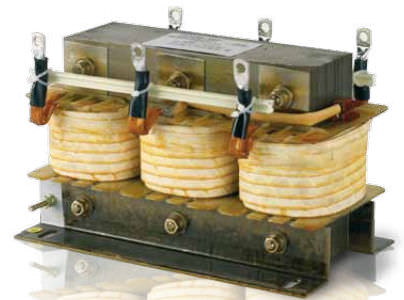

Dreiphasiger Oberwellenfilterreaktor 400 V, 12.5 - 50 kvar | RA series

dreiphasiger Oberwellenfilterreaktor
dreiphasiger Oberwellenfilterreaktor
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Weitere Eigenschaften
dreiphasig

Beschreibung

Dreiphasiger Oberschwingungs-Blockreaktor mit hoher Linearität, konzipiert und dimensioniert für eine hohe Oberschwingungslast und abgestimmt auf die Kondensatoren. Die Drosselspulen vom Typ RA gewährleisten eine lange Lebensdauer, extrem niedrige Verluste und geringe Geräuschemissionen während des Betriebs. Der KERN der Drossel besteht aus einer Magnetplatte aus hochwertigem Eisen mit verlustarmem orientiertem Korn mit geringen Verlusten. Die WINDUNG ist aus elektrolytischen Kupferleitern gefertigt. Die IMPREGNIERUNG erfolgt im Vakuum-Autoklaven mit speziellen Harzen. Die Reaktoren des Typs RA haben eine Abstimmfrequenz von 189 Hz (p=7%), aber auf Anfrage können auch andere Abstimmfrequenzen hergestellt werden; neben der Standardabstimmfrequenz sind natürlich die wichtigsten 134 Hz (p=14%) und 210 Hz (p=5,67%). ANWENDUNGEN Besonders geeignet für die Herstellung von Modulgeräten (siehe CTF) und automatischen Blindleistungskompensationsanlagen (siehe ERAF) für Netze mit Oberschwingungsbelastung in Verbindung mit Blindleistungskompensationskondensatoren. Die dreiphasigen Drosselspulen der Serie RA wurden zusammen mit den Kondensatoren für die Installation in Netzen mit Oberschwingungsverzerrungen konzipiert und ausgelegt, da ihr Funktionsprinzip darin besteht, die Resonanzfrequenz der Anlage unter die Oberschwingung einer geringeren Größe zu verlagern, um die Auslösung von Resonanzerscheinungen zu vermeiden.

---
