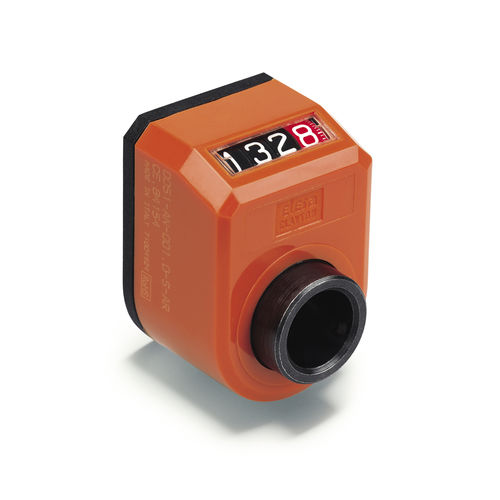

Gehäuse
Hoch belastbarer Kunststoff Thermoplast (Polyamid PA).
Grundplatte schwarz.
Gehäuse in den Farben:
C2: RAL 2004 orange, glänzend.
C3: RAL 7035 grau, glänzend.
C1: RAL 7021 schwarz-grau, glänzend
Die beiden Gehäuseelemente sind durch Ultraschall verschweißt, wodurch ein Eindringen von Staub verhindert wird.
Sichtscheibe
Transparenter Kunststoff Thermoplast (Polymid PA-T), perfekte Abdichtung. Resistent gegen Lösungsmittel, Öle, Fette und andere chemische Stoffe (jedoch nicht alkoholbeständig).
Anzeige
Zeigt die Verschiebung des Mechanismuses an.
Vier-stelliges Rollenzählwerk. Ziffern der roten Zählwerke zeigen die Dezimalstellen. Eine kleine, zusätzliche Skalierung neben der letzten Dezimalstelle bietet eine noch bessere Messgenauigkeit.
Die Anzeige kann in verschiedenen Positionen eingestellt werden (siehe "Tabelle der möglichen Kombinationen").
AN: Zählwerk schräg oben
AR: Zählwerk schräg unten
FN: Zählwerk vorne oben
FR: Zählwerk vorne unten
Dichtung
O-Ring (NBR Gummi), zwischen Gehäuse und Hohlwelle.
Abdichtung Rückseite
Moosgummidichtung
Standardausführungen
Buchse mit Ø 14 mm H7 Passbohrung. Wird an der Welle mit Gewindestift mit Innensechskant und Abdeckung angebracht (im Lieferumfang enthalten).
DD51: Buchse Stahl, brüniert
DD51-SST: Buchse Edelstahl 1.4305
Rotationsrichtung
D: Zahlenwert steigend bei Rechtsdrehung
S: Zahlenwert steigend bei Linksdrehung
Gewicht
42 Gramm
