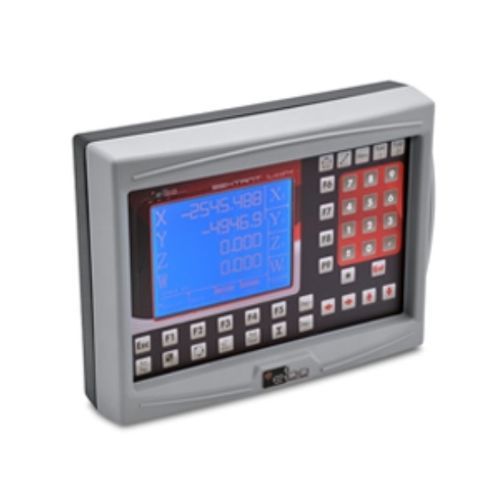

Positionsanzeiger SEXTANT TP
digitalEinbaufür Werkzeugmaschinen

Positionsanzeiger
Positionsanzeiger
Positionsanzeiger
Positionsanzeiger
Positionsanzeiger
Positionsanzeiger
Positionsanzeiger
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Messgröße
Position
Anzeigemodus
digital
Typ
Einbau
Anwendung
für Werkzeugmaschinen

Beschreibung

Auflösung: 0.5 - 1 - 2 - 5 - 10 micron Achsen: X - Y - Z - W Datensichtgerät des Sextant-Serie, wird er auf die Radialbohrmaschine gewidmet. Es ist genug einen Maßstab auf der Flagge und einen Encoder an der Säule zu anschließen, um die Radialbohrmaschine in einem normalen Koordinatenmaschine X, Y zu verarbeiten. Die Software des DRO wandelt die Daten der ausführenden Produktion in Polarkoordinaten (Radius und Winkel). Wenn man die Polarkoordinate in Reihe zu null bringt, sie realisieren die vorigere Bearbeitungen in kartesianische Koordinaten (X, Y). Dieses DRO kommt von einem Modell für das Fräsen her und es behält alle Funktionen, Ursachen, Zyklen von Bohrungen auf dem Kreis, auf der Linie, auf Schimmel usw. •99 Bearbeitungsursprünge •99 Werkzeuge •Umfasst nicht die Speicherungs- und Berechnungsfunktionen. •Umwandlung mm/Zoll •Umwandlung absolut/inkremental •Ausgleich des Linearabweichungsfehlers •Ausgleich der nicht linearen Abweichung •bis 200 Punkte pro Achse •Möglichkeit der Gradanzeige für 4° Achse •Erweiterte Funktionen: - Bohrungen auf Flansch - Bohrungen auf Bogen - Bohrungen auf Linie und Bitter •Winkelmessung •Radius/Durchmesser •Zentrierung des Werkstücks •Konfigurierbare Achsen-Summierung •Flansch-Zentrierung •Möglichkeit für seriellen Ausgang RS232 •Software-Update •Graphikmenü für Benutzersupport •Gewicht: 2,5 Kg •Elekt. Speisung: 115 + 230 Vac; 50-60 Hz; 30 VA
