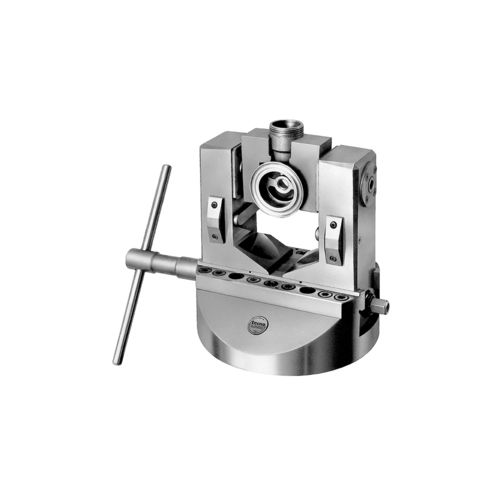

Werkstückspannfutter mit Schlüssel MADV series

manuellzylindrischPräzision

Die Spannfutter der Serie MADV sind selbstzentrierend. In der Version MADV erfolgt die Spannung der Backen manuell durch einen Bedienungsschlüssel und ein manuelles Indexierungssystem. - Hergestellt aus hochfestem, gehärtetem und zementiertem 60HRC Stahl UNI18NiCrMo5, um ein hohes Maß an Präzision, Zuverlässigkeit und Qualität zu gewährleisten - Die Ausführung der Backengleitbahnen mit Keil ermöglicht eine gute Gleitfläche mit der Möglichkeit, verschleißbedingtes Spiel auszugleichen - einfache und zuverlässige Indexierungsbewegung: konischer Verschluss garantiert die mechanische Indexierung. Genauigkeit der Indexierung ±1'30" - Wellenführungssystem mit zwei Reihen von großen, gefüllten, zylindrischen, vorgespannten Rollen in radialer Richtung und mit einem starken Axialkugellager in axialer Richtung - Abdichtung gegen Verschmutzung durch Kühlmittel, Späne und Staub - konstante und lang anhaltende Präzision - einfache Montage an der Maschine. - Standardmäßig mit 4 Teilungen 90° + 1 Teilung 45°. Auf Anfrage sind Sonderschaltungen möglich (8×45°, 6×60°). VORTEILE - selbstzentrierendes Spannen - große Spannkapazität - Versionen mit langen Backen für Werkstücke, die einen großen Drehradius benötigen - kann auf jeder Werkzeugmaschine verwendet werden (Drehmaschine, Fresatrice, etc.) - der große Backenhub ermöglicht das Spannen von komplexen Profilen, die mit einem automatischen Spannfutter nicht gut gespannt werden können> - Realisierung von Prototypen, Mustern und Serien auch von großen Teilen - eine durch Axialgleitlager abgestützte Zentralschraube überträgt die Spannkraft auf die Backen Umgebungstemperatur 5-60°C Schallemissionen (Schalldruck) ≤ 70 db (A) in jede Richtung
