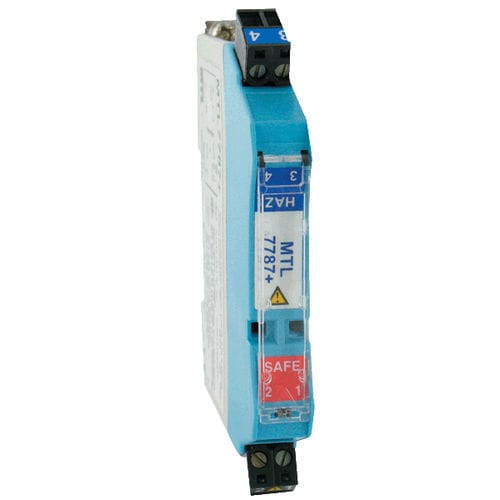

Eigensichere Elektrische Sicherheitsbarriere MTL77 series

LED

Die Zenerbarrieren der Serie MTL7706/7787 sind eigensichere Shunt-Dioden-Barrieren, die zur Kommunikation mit und zur Isolierung von bestimmten, für den Einsatz in explosionsgefährdeten Bereichen zugelassenen Dwyer ®-Messumformern verwendet werden können. Diese Barrieren begrenzen die Energiemenge, die in den explosionsgefährdeten Bereich eindringen darf, wodurch eine Entzündung in entflammbaren Atmosphären verhindert wird. Produktanwendungen Elektrische Isolierung von Druck- und Füllstandstransmittern von ungeregelten Stromkreisen für eigensichere Anwendungen Merkmale Zugelassen für den Einsatz in explosionsgefährdeten Bereichen Transmitter Spannung: 16.2 V @ 20 mA mit 250Ω Last (negativ gegen Erde); 11,0 V @ 20 mA mit 500Ω Last (negativ gegen Erde). Ausgang für sicheren Bereich: 4 bis 20 mA. Lastwiderstand: 0 bis 500Ω. Leistungsbedarf: 20 bis 35 VDC bezogen auf die Erde. Messgenauigkeit: ±2 µA unter allen Bedingungen. LED-Anzeige: Grün: Stromanzeige. Temperatur-Grenzwerte: 5 bis 95% RH. Anschlussklemmen: Geeignet für bis zu 2,5 mm² Litze oder Einzelader. Sicherheit Beschreibung: 28 µV, 300Ω, 93 mA. Gewicht: 4.140 g (9 oz).
