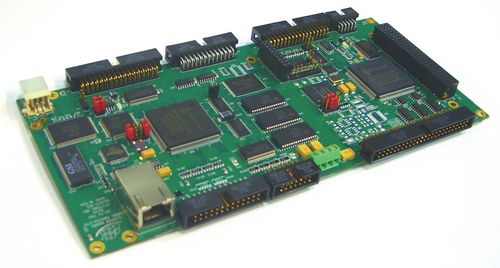

Mehrachsen-Motorsteuerplatine PMAC Clipper

SchrittschaltungEthernetembedded

Der PMAC-Scherer-Prüfer ist ein Vollfunktions-Turbo PMAC, der für extrem gekostete empfindliche Anwendungen bestimmt ist. Starkes dieses, aber kompakter und kosteneffektiver, Multiachsenprüfer kommt Standard mit Ethernet und RS232 DFV-Anschlüsse und errichtet im I-/O.Thescherer-Prüfer bietet eine volle Turbo PMAC2 CPU an und versieht bis 32 Äxte Servo- oder Steppersteuerung mit 32 digitalen Input-/Outputpunkten. HARDWARE-EIGENSCHAFTEN 80 MHZ DSP56303 Turbo PMAC CPU 256k x 24 Benutzer SRAM Flash-Speicher 1M x 8 für Benutzerunterstützung u. -mikroprogrammaufstellung Späteste freigegebene Mikroprogrammaufstellungsversion Serielle Schnittstelle RS-232 100 Mbps Ethernet-Schnittstelle Achseschnittstellenschaltkreis mit 4 Kanälen, jeder einschließlich: 1) 12-bit +10V Analogergebnis 2) Digitalergebnise der Impuls-u.-Richtung 3) Differenzial 3-channel/unsymmetrischer Kodiererinput 4) 5 Inputflaggen, 2 Ertragflaggen 5) TTL-stufiger „Hallen“ Input UVW 50-pin IDC Titel für Verstärker-/Kodiererschnittstelle 34-pin IDC Titel für Flaggenschnittstelle 4-pin Molex Verbindungsstück für Stromversorgungsinput (5V, +/-12V, Boden) (+/-12V erforderte nur für Analogergebnise oder Input) PID-/notch/feedforwardservoalgorithmen 32 universelle TTL-stufige Input-/Outputpunkte, Richtung auswählbar durch Byte: 1) Hafen des Mehrfachkopplers 16-point kompatibel mit Delta Tau Input-/Outputzusätzen 2) „Opto“ Hafen 16-point kompatibel mit Opto-22-style Modulen „Handrad“ Hafen mit 2 je: 1) Quadraturkodiererinput 2) Der Ertrag-Paare des Impulses (PFM oder PWM) 1-jährige Garantie nach Versand
