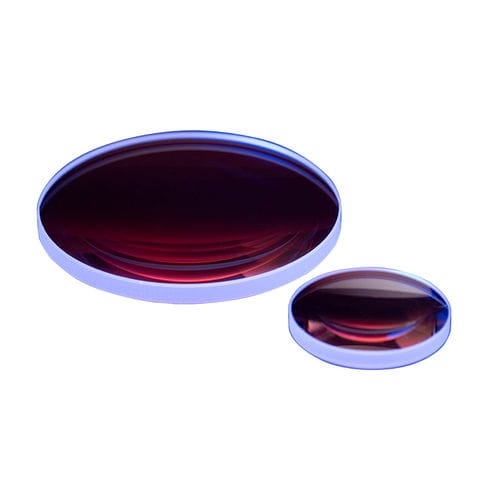

Sphärische Linse GCL-0102 series
bikonvexBK7-GlasVIS

sphärische Linse
sphärische Linse
sphärische Linse
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Geometrie / Krümmung
sphärisch, bikonvex
Material
BK7-Glas
Optische Eigenschaften
VIS
Durchmesser

Min: 6 mm
(0,24 in)

Max: 50,8 mm
(2 in)

Beschreibung

Ähnlich wie Plankonvexlinsen hat eine Bi-Konvexlinse eine positive Brennweite und fokussiert parallele Lichtstrahlen auf einen Punkt. Da die Vorder- und Rückfläche des Objektivs sphärisch konvex sind und den gleichen Krümmungsradius haben, minimiert es in Situationen, in denen sich Objekt und Bild in gleichem oder nahezu gleichem Abstand vom Objektiv befinden, insbesondere die sphärische Aberration, während gleichzeitig Aberrationskoma und Verzeichnung identisch aufgehoben werden. Als Richtwert gilt, dass bikonvexe Objektive minimale Aberrationen im konjugierten Bereich zwischen 5:1 und 1:5 aufweisen. - Brennweite (f'): +/-2% bei 5μm - Durchmesser (φ) Toleranz: +0.0/-0.20 - Mittendicke(Tc): ±0.1 - Zentrierung: 3′ - Formfehler: 3 Fransen - Unregelmäßigkeit der Fransen: 0.5 Fransen - Oberflächenqualität: 60-40 Kratzdig - Lichte Öffnung: 90% Durchmesser - Unbeschichtet

---
