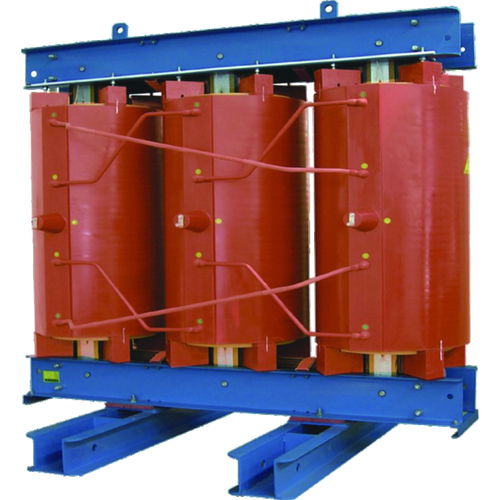

Trockener Transformator

für BahnanlagenkompaktEpoxidharz

ModellZQSCB-Serie Grundparameter HV-Wicklung Niederspannungswicklung " Bewertet unter capacity（kVA）"1000～40001000～4000 " Bewertetes Arbeiten voltage（kV）"10～352×1.8 " Kurzschluss impedance（%）"Durchimpedanz 8%，Half Durchimpedanz 6% " Frequency（Hz) "50 " Kühlbetrieb "AN oder AN/AF " Isolationsklasse "H " Gewicht kg "750～8100 " Feature""1. Spule verwendet Epoxidharz-Gießen mit Flammschutz bis zum Standard V0, mit Eigenschaften wie Flammschutz, Staubfreiheit, gute Feuchtigkeitsbeständigkeit, gute Chemikalienbeständigkeit, hohe mechanische Festigkeit und starke Kurzschlussfestigkeit. 2.Der Transformator ist an die häufig schwankende Spannung und Belastung der elektrischen Bahnstromversorgung anpassbar und hat eine gute Toleranz gegenüber dem von der Umrichtervorrichtung erzeugten DC-Shunt 3.Führen Sie das Vakuumgießen auf Hochspannungs- und Niederspannungsspulen durch und wenden Sie den Hochspannungs-Stillstandsprozess nach dem Gießen an. Machen Sie das Gießharz kompakter und eliminieren Sie ausreichend die in der Spule verbliebenen Blasen, um sicherzustellen, dass die Teilentladung jedes Produktsatzes niedriger als 5pC ist. 4.Wenn die integrierte Struktur pyknisch ist und der Schwerpunkt niedriger ist, kann sie den Lärm verringern; der Eisenkern verwendet hochwertige 0,27 mm kaltgewalzte, kornorientierte Silikonstahlbleche mit Eigenschaften wie gut verteilte Blechbreite, wellenfrei und geringer Stückverlust. 5.Der Luftkanal der Niederspannungsspule ist wabenförmig, gleichmäßig über den Umfang verteilt, und die Spule hat eine gute Wärmeabfuhr Hauptergebnisse: ZQSCB-1600/10 14 Produktgruppen wurden im Traktionssystem für das Magnetschwebebahnprojekt Changsha mit mittlerer und niedriger Geschwindigkeit eingesetzt." " Betriebserfahrung "22
