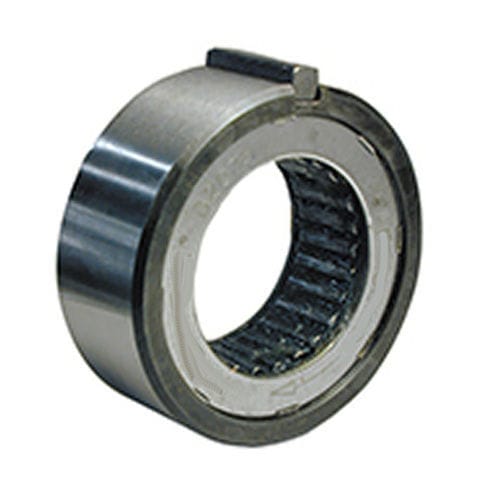

Rollenrücklaufsperre B series

LagerVorschub-Schalt

Die B-Serie von Kupplungen sind in erster Linie als Rücklaufsperren für Getriebe konzipiert, wurden aber auch für die Indizierung in der Textilindustrie eingesetzt. Die Kupplungen arbeiten direkt an den gehärteten und geschliffenen Wellen von Kunden. Sie bestehen aus einem glatten äußeren Laufwerk mit Schlüssel, der im Gehäuse zu lokalisieren ist, und einer vollen Ergänzung der Klemmkörper, die durch zwei Strumpfbandfedern aktiviert werden. Der Außendurchmesser ist der gleiche wie das 62-stufige Kugellager, das eine einfache Montage über das Lager auf Zwischen- oder Abtriebswellen von Getrieben ermöglicht. Die Bohrungsgrößen reichen von 16,5 mm bis 56 mm für den Betrieb neben den Lagern 6203 bis 6210. Drehmomente bis 1700 Nm können zurückgehalten werden.
