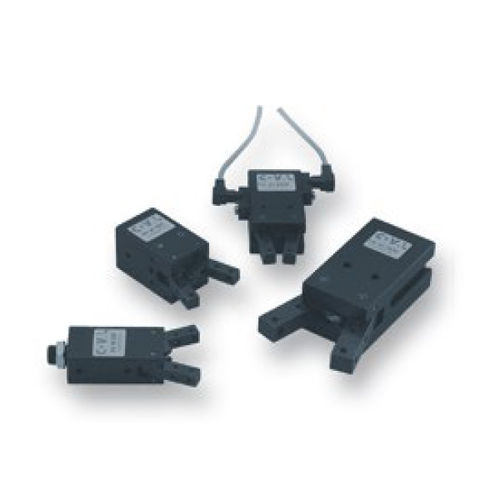

Pneumatikgreifer PA series
Winkel2 Backenfür Handlingsystem

Pneumatikgreifer
Pneumatikgreifer
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Betätigung
pneumatisch
Typ
Winkel
Anzahl Greifer
2 Backen
Produkttyp
für Handlingsystem, Industrieroboter, für Teile, für Kleinlasten, für Leichtroboter
Eigenschaften und Optionen
kompakt
Greifkraft

Min: 4 kgf

Max: 60 kgf

Beschreibung

Zangen, Reihe PA . 3 verschiedene Modelle: einfache Schließwirkung, einfache Öffnungswirkung, doppeltwirkend . Einstellung der Armgeschwindigkeit mit dem Druckluftregler Die Zangen der Reihe PA finden starken Einsatz in der Robotertechnik und Kunststoffverarbeitung und allgemein an allen Arten von Handhabungsgeräten. Sie sind besonders für Roboter zu empfehlen, die Teile oder Angussstücke aus Spritzgießmaschinen entnehmen. Es sollte eine Zange gewählt werden, deren theoretische Kraft mindestens dem Doppelten der geforderten effektiven Kraft entspricht. Die in der nachstehenden Tabelle genannten Spannkräfte sind theoretische Werte, die für einen Druck von 6 Bar gegeben sind. Die Greifkraft ist dem Abstand zwischen Greifpunkt und Auflagepunkt umgekehrt proportional. Zum Beispiel wird mit einer Zange PA 20 bei einem vom Auflagepunkt um 25 mm entfernten Greifpunkt folgende Spannkraft erhalten: F = 10.1 (untere Tabelle) x 15/25 = 6.06 kg. Die Masse der zu handhabenden Objekte ist zur Masse der Zange hinzuzuzählen und das entsprechende Gewicht darf nicht ein Zwanzigstel der auf den Greifpunkt ausgeübten Kraft übersteigen. Die Öffnungs- und Schließgeschwindigkeit der Arme kann mit dem Druckluftregler eingestellt werden. . DE: durch Druckluft betätigte, doppelt wirkende Zange. . SEF: Schließen durch Druckluft, Öffnen durch Rückholfeder (einfache Schließwirkung). . SE0: Öffnen durch Druckluft, Schließen durch Rückholfeder (einfache Öffnungswirkung). Spezifikationen . Druckluft: Gefiltert, geölt oder nicht geölt . Maximaler Druck: 10 bar . Material: Anodisiertes Aluminium . Dichtung: Nitril (NBR) . Wärmebehandlung: Auf Achsen und Armen . Einsatztemperatur: -10 bis 70 °C
