Spannungsmessgerät GETEST series

ErdungswiderstandAC-Stromkabellos

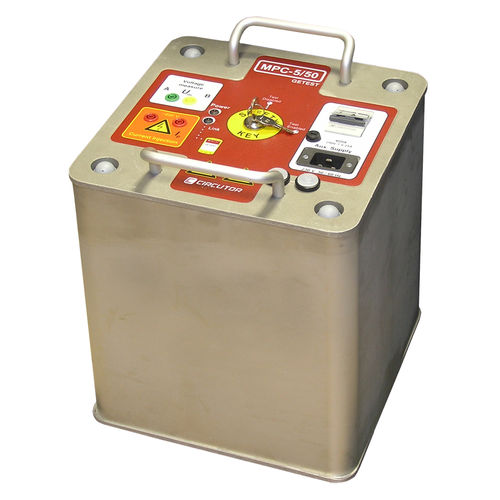

Die MPC-5/50 GETEST-Einheit kann zum Messen der Spannungen zwischen Erdungspunkten (Durchlassspannung) oder Erdungen und leitenden Teilen (Kontaktspannung) verwendet werden, wenn Ableitströme durch die Erde fließen. In Spanien sind diese Messungen in Umspannwerken und Verteilzentren gemäß MIE-RAT-13, BOE 183 vom 01.08.94 vorgeschrieben. Die Prüfungen werden durchgeführt, indem das Stromerzeugungssystem zwischen verschiedenen Punkten, die weit von einer Erdleitung entfernt sind, verbunden wird und die Spannung zwischen den beiden Gewichten, die einen Meter auseinander liegen (Durchlassspannung), oder zwischen Erde und zugänglichen leitenden Teilen gemessen wird. Die Stromquelle wird mit einem PDA auf den gewünschten Wert eingestellt, die gemessenen Daten werden angezeigt und gespeichert. Vorwärts- und Kontaktspannungsmessung, basierend auf der Stromeinspeisung während eines Netzzyklus (20 ms) (maximale Nutzungssicherheit). Erdwiderstandsmessung. Bietet bis zu 50 A bei einer 12 Ohm Last. Maximale Ausgangsspannung von 600 V ac Maximale Leistung entspricht 30 kV-A, bei einem Gewicht von nur 45 kg. Fernsteuerung und Anzeige der mit einem PDA gemessenen Daten, mit Bluetooth-Verbindung zum Gerät. Speicherung der Daten im PDA, so dass sie einfach auf den PC übertragen werden können. Spannungsmessung mit einer Auflösung von 10 mV. Selbstskalierend, bis zu 700 A AC Strommessung mit einer Auflösung von 10 mV. Selbstskalierend bis 700 A AC
