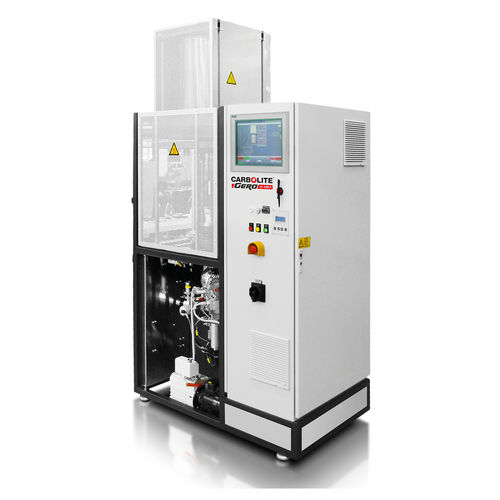

Wärmebehandlungsofen V-L series

WeichlötKammerGas

Der vertikale Lötofen (V-L) ist geeignet, um die niedrigsten erreichbaren Arbeitsdrücke zu erzeugen. Aufgrund dieser Vakuumfähigkeit kann eine Gasatmosphäre mit höchster Reinheit erreicht werden. Der V-L ist ein vertikal montierter Rohrofen, bei dem der Ofen selbst vollautomatisch bewegt werden kann. Im Inneren des Rohrofens befindet sich ein abgedichteter Quarzrezipient, der einen Hochvakuumbetrieb ermöglicht. Wenn sich der Ofen bewegt, sind zwei verschiedene Modi möglich. 1. Der Rohrofen bewegt sich nach oben und der Quarzrezipient bleibt in seiner Position. Dies kann nach dem Wärmebehandlungsprozess geschehen, um die Probe in Vakuum-, Luft- oder Inertgas-Atmosphäre schnell abzukühlen. 2. Der zweite Modus betrifft das Be- und Entladen des Ofens. Der Quarzrezipient wird automatisch mit dem Ofen verbunden. Sowohl der Rohrofen als auch der Quarzrezipient bewegen sich aufwärts und der Beschickungsraum ist frei zugänglich. Nach dem Beladen bewegt sich der Ofen wieder abwärts, das Quarzrohr wird verriegelt und der Wärmebehandlungsprozess kann beginnen. Die Heizelemente im V-L Lötofen bestehen aus CrFeAl-Heizdraht, der Ofen wird durch Keramikfaser isoliert und die Temperatur durch Thermoelemente kontrolliert. Die Maximaltemperatur ist durch das Quarzrohr beschränkt und kann im Vakuumbetrieb bis 1050°C betragen. Das Quarzrohr selbst ist an der Oberseite geschlossen. An der Unterseite ist es offen und wird mit einer Polymerdichtung an die Grundplatte adaptiert. Der nutzbare Raum hat einen Durchmesser von 180 mm und eine Höhe von 300 mm.
