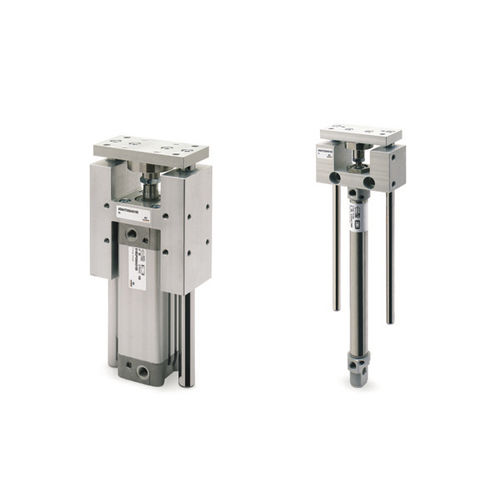

Linearführungseinheit für Zylinder 45 series

GleitläuferSchienenAluminium

» Verwendbar mit VDMA/ ISO Zylindern » Verfügbar mit Bronzegleitlager oder Kugelbuchse Die Zylinderführungen der Serie 45 sind verwendbar für die ø 12 ÷ 25 mm ISO 6432 sowie für die ø 32 ÷ 100 mm ISO 15552, entspricht DIN ISO 6431 / VDMA 24562. Die Linearführungen der Serie 45 sind in 3 verschiedenen Varianten ausgeführt und unterscheiden sich durch die unterschiedliche Lastaufnahme. Die Führungen Typ UT und HT sind mit Gleitlagern selbstschmierend ausgestattet, die Führung HB verfügt über Kugelbuchsen. Es empfiehlt sich, entsprechend der Diagramme, die maximale Last in Funktion zum Hub festzulegen. Hier gilt, je kürzer der Hub, desto mehr Last kann von der Linearführung aufgenommen werden.
