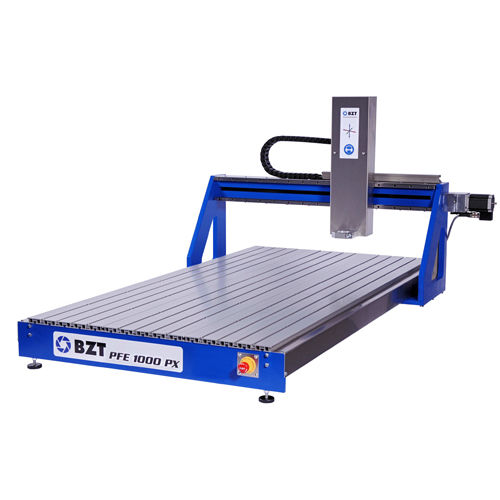

CNC-Fräsmaschine / 3-Achs / universell / Brücken
PFE 1012-PX BZT Maschinenbau GmbH

Zu meinen MyDirectIndustry-Favoriten hinzufügen
CNC-Fräsmaschine / 3-Achs / universell / Brücken CNC-Fräsmaschine / 3-Achs / universell / Brücken - PFE 1012-PX
{{requestButtons}}

Eigenschaften

  • Achszahl:

    3-Achs

  • Spindelausrichtung:

    universell

  • Struktur:

    Brücken

  • Verfahrweg X:

    1,250 mm

  • Verfahrweg Y:

    1,495 mm

  • Hub Z:

    Max: 210 mm

    Min: 135 mm

Beschreibung


Antrieb: 3 Marken-Schrittmotore X+Y=6 Amp, Z=4,2 Amp
Programmierbare Auflösung: 0,0025 mm
Wiederholgenauigkeit: ca. +/- 0,01 mm (auf der Festlagerseite)
Maximales Umkehrspiel: etwa 0,04 mm (softwaretechnisch bis auf 0,000 mm einstellbar)
Führungen: X- und Y-Achse geschliffen und oberflächengehärtet
Spindeln: Kugelrollspindeln 16 mm
Verfahrgeschwindigkeit: Eilgang ca. 8000 mm/min
Maximale Arbeitsgeschwindigkeit: ca. 4000 mm/min
Referenzschalter auf allen Achsen
Aufspannfläche: Y=1250 mm X=1495 mm
Verfahrwege: X=1205 Y=1150 und Z=135 mm
Durchlaßhöhe unter Portal: ca. 210 mm
Durchlaßhöhe unter Z-Achse: ca. 195 mm
Gesamtmaße mit Motoren: LxBxH = ca. 1700 x 1700 x 850 mm
Fräsmotoraufnahme: Eurohals Ø 43 mm
Gewicht: ca. 230 kg
Stromversorgung: 230 V / 50 Hz
